概述

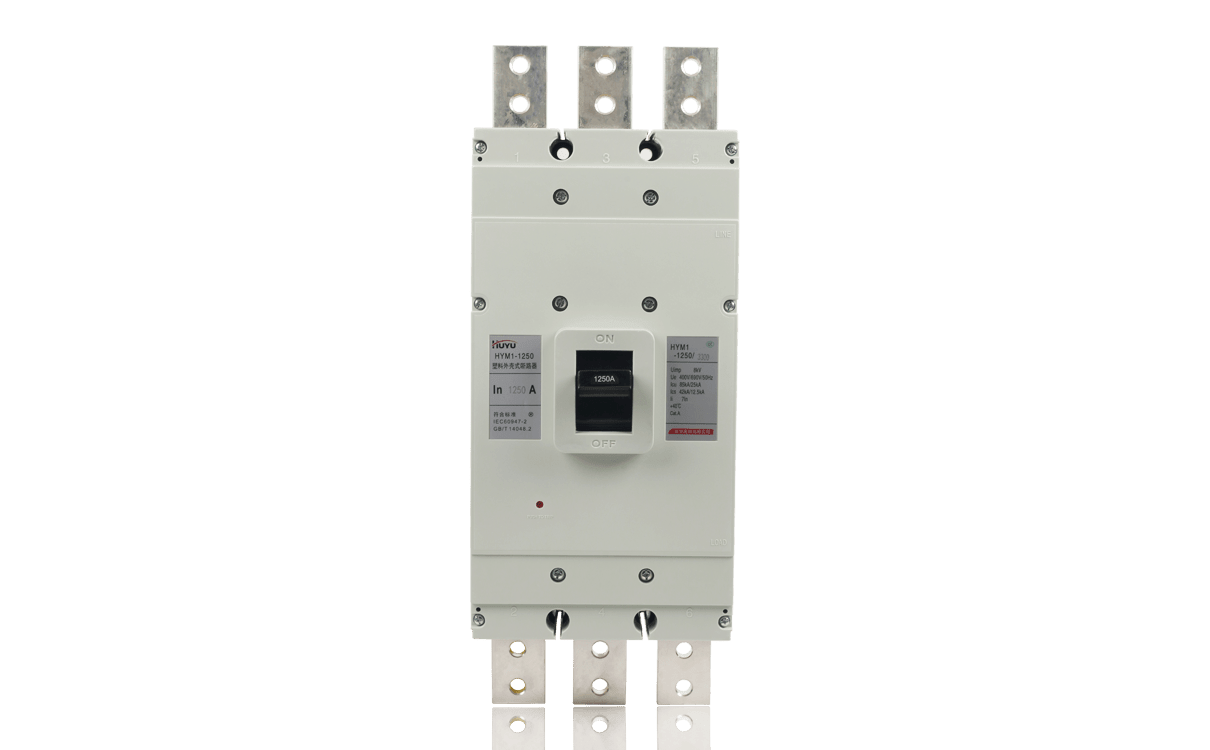

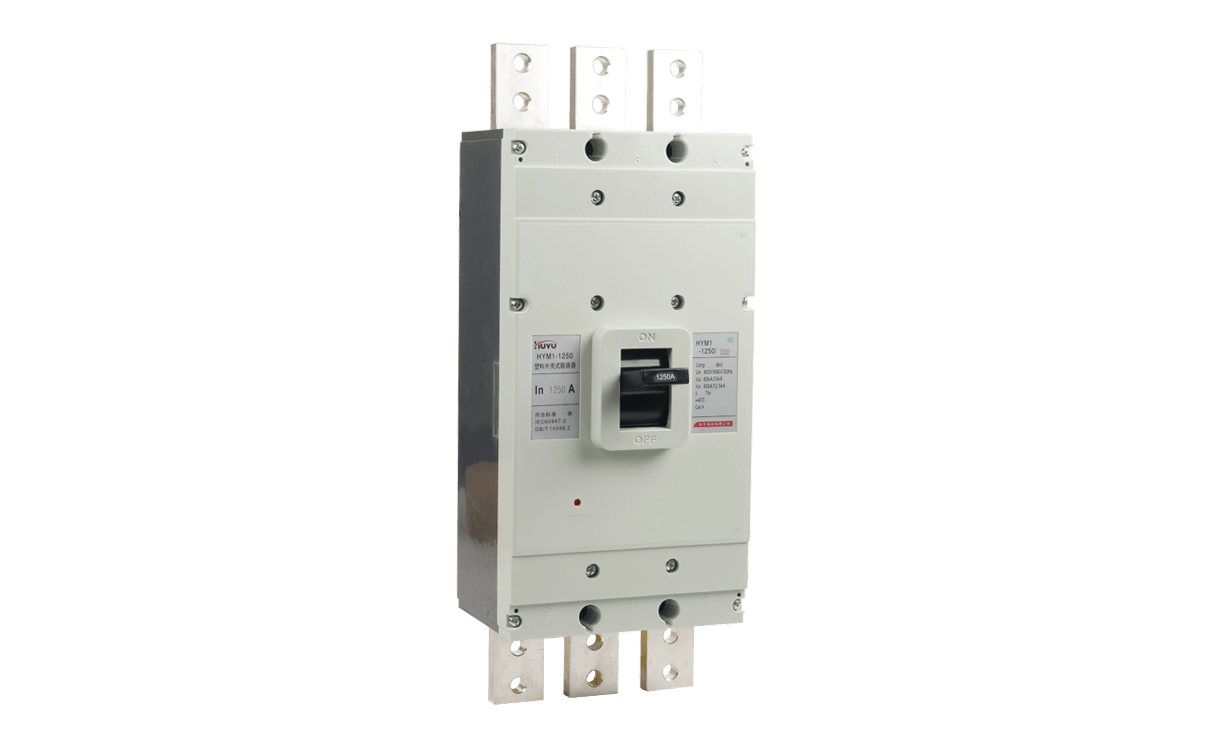

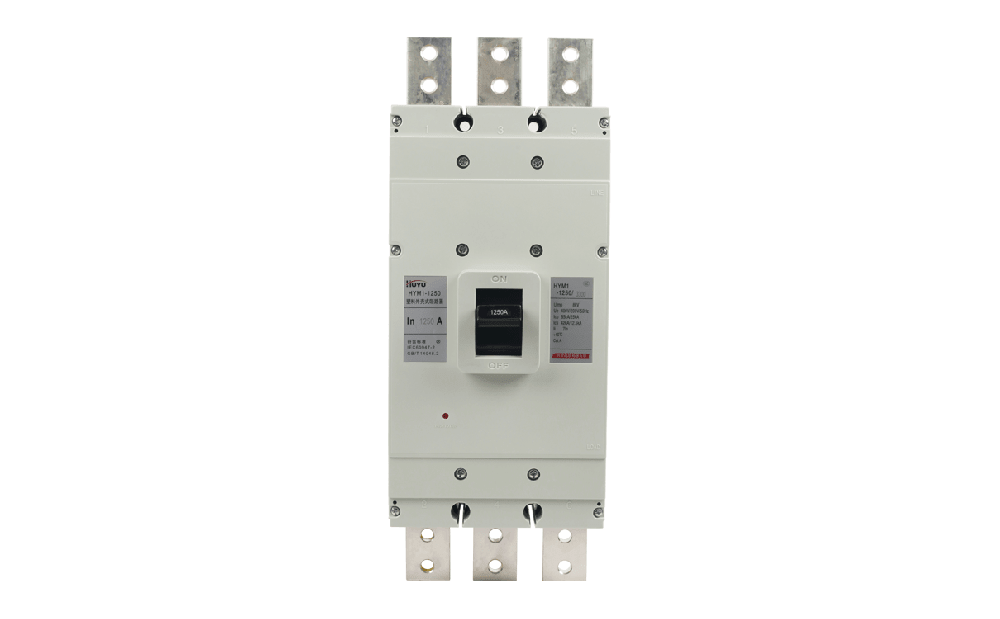

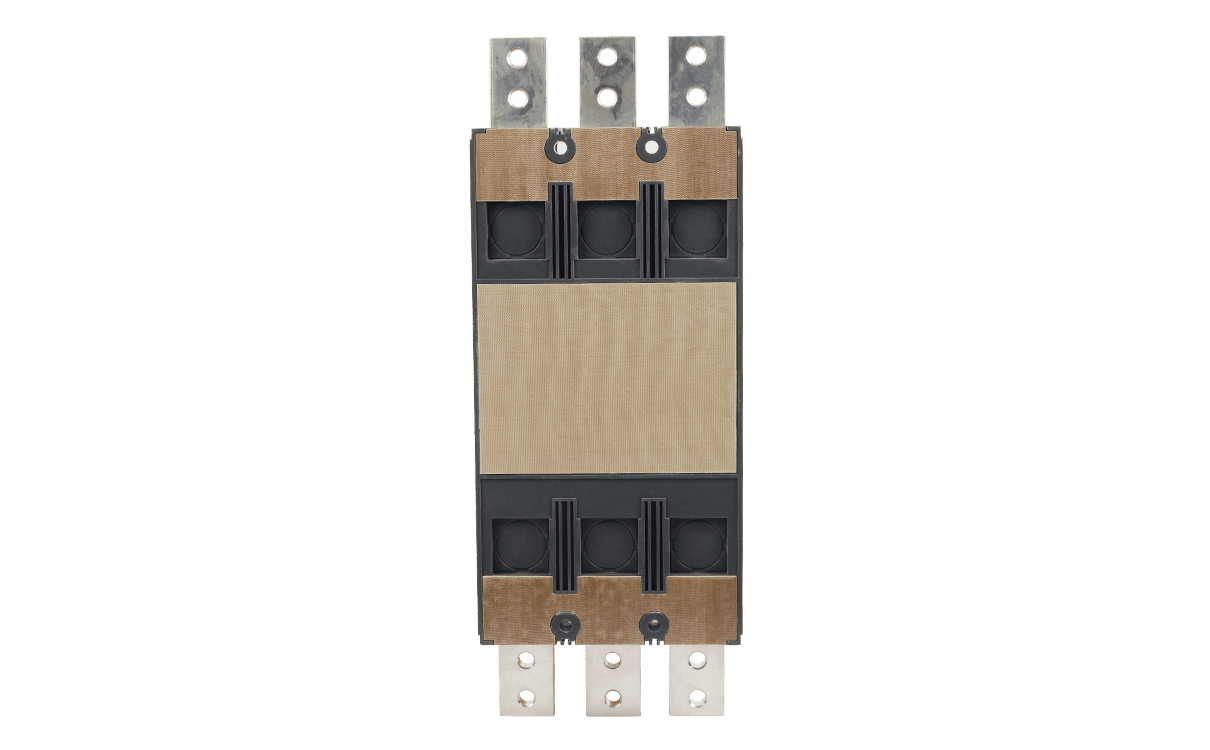

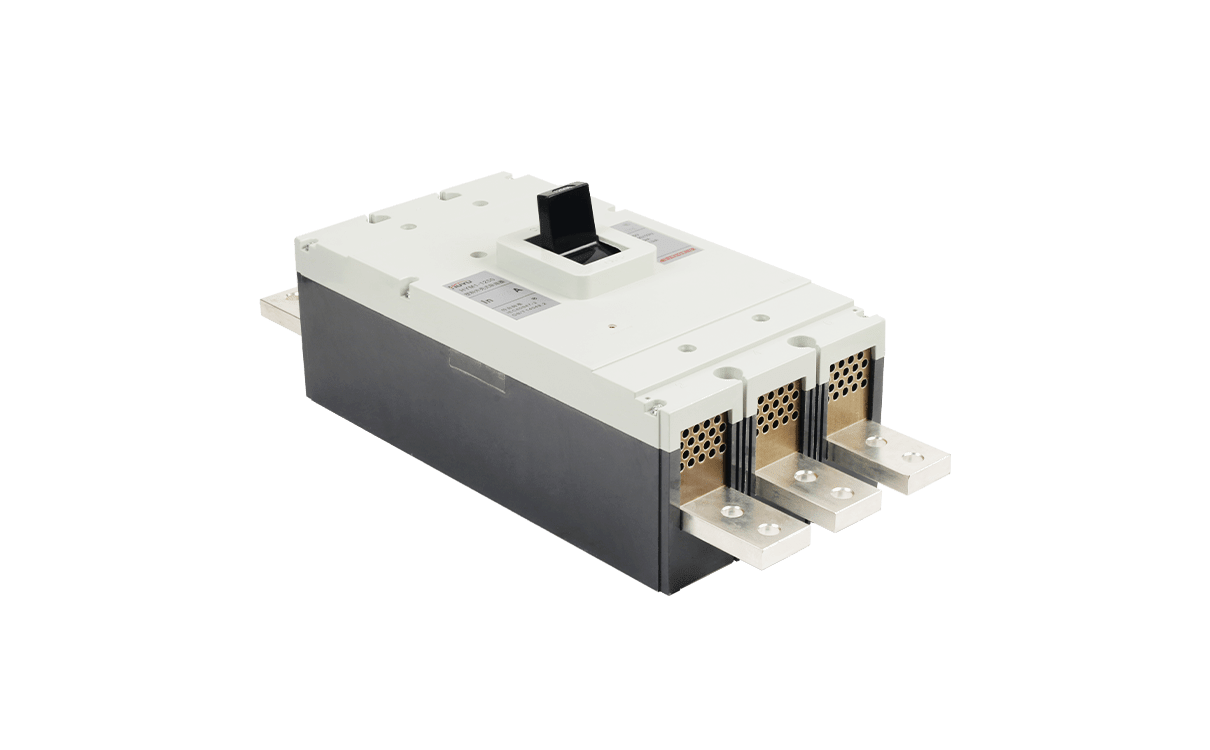

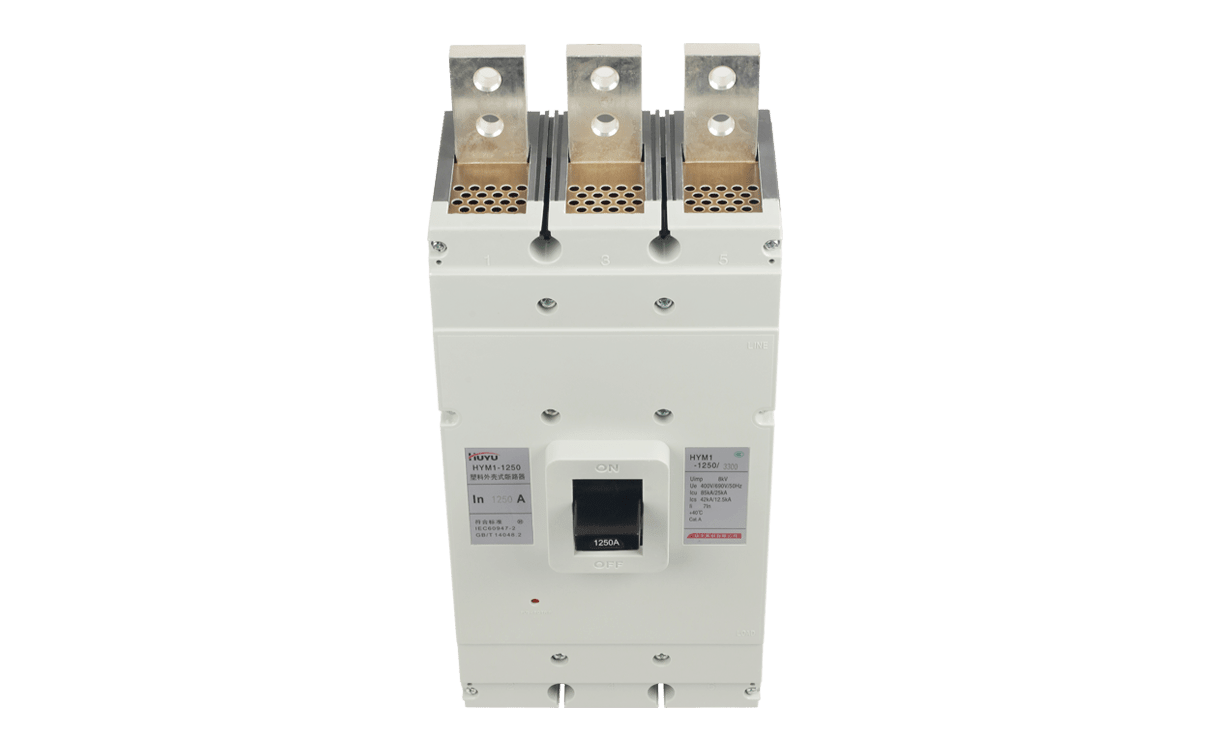

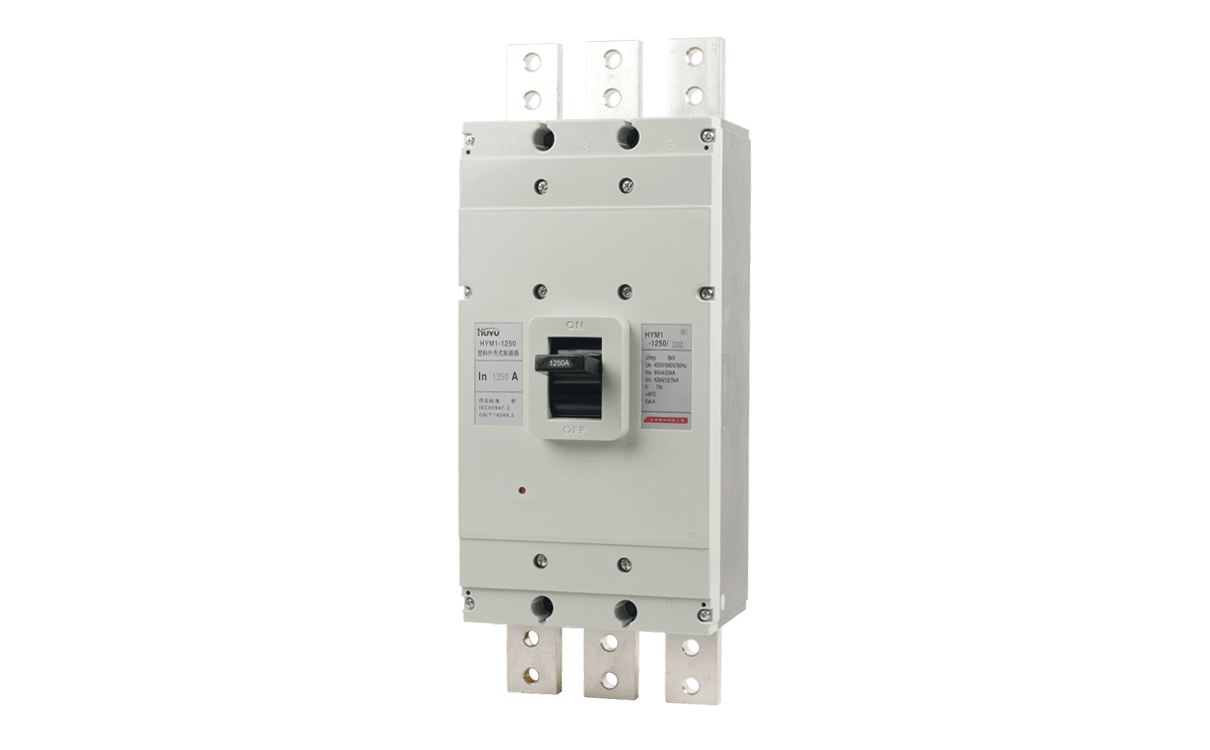

HYM1系列塑料外殼式斷路器(以下簡稱斷路器)，是本公司綜合采用國際先進技術設計開發的新型斷路器，其額定絕緣電壓為800V(HYM1-63為500V)，適用于交流50Hz、額定工作電壓690V(HYM1-63為400V)及以下，額定工作電流至1250A的配電網絡中，用來分配電能且作為線路及電源設備的過載、短路和欠壓保護，亦可作為線路的不頻繁轉換和電動機(使用類別為AC-3)的不頻繁起動及過載、短路和欠電壓保護。
斷路器按照其額定極限短路分?jǐn)嗄芰?Icu）的高低，分為L(zhǎng)型(標準型)、M型(較高分?jǐn)嘈?、H型(高分?jǐn)嘈?三類。該產品具有體積小，分?jǐn)嗄芰Ω摺w弧短、抗振動等特點。
本產品符合GB14048.2標準。
正常工作條件
1、海拔高度2000m及以下。
2、周?chē)諝鉁囟壬舷薏桓哂冢?0℃，下限不低于-5℃，24h內的平均溫度值不超過+35℃。
3、大氣條件：大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%；在較低溫度下可以有較高的相對濕度，最濕的月平均最大相對濕度為90%，同時該月的月平均溫度為+25℃,并考慮到因溫度變化發生在產品表面的凝露。
4、污染等級：3級。
5、安裝類別為Ⅲ，Inm=1250A的斷路器為Ⅳ。
型號及含義
1、型號與含義
注：
(1)、四極產品中性極(N)的型式分為四種：
A型：N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣元件，且N極與其它一起合分(N極先合后分)；
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分(N極先合后分)；
D型：N極安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分。
(2)、配電用斷路器無代號，保護電動機用斷路器以2表示。
(3)、手柄直接操作無代號，電動操作用D表示，轉動手柄操作機構用Z表示。
2、分類
2.1 按過電流脫扣器額定電流(A)分：HYM1-63為(6)、10、16、20、25、32、40、50、63A九級；
HYM1-125、16、20、25、32、40、50、63、80、100、125A十級；HYM1-250為100、125、140、160、180、200、225、250A八級；HYM1-400為225、250、315、350、400A五級；HYM1-630為400、500、630A三級；HYM1-800為630、700、800A三級；HYM1-1250為800、1000、1250A三級。
注：a.6A規格只有電磁(瞬時)型；b.帶( )為不推薦規格。
2.2 按接線方式分為板前接線、板后接線、插入式三種。
2.3 按過電流脫扣器型式分熱動-電磁(復式)型、電磁(瞬時)型兩種。
2.4 按附屬裝置分帶附屬和不帶附屬裝置兩種:附屬裝置分內部裝置和外部裝置;內部裝置有分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭四種,外部裝置有轉動手柄操作機構、電動操作機構等。
主要技術指標
斷路器的額定值
-
