概述

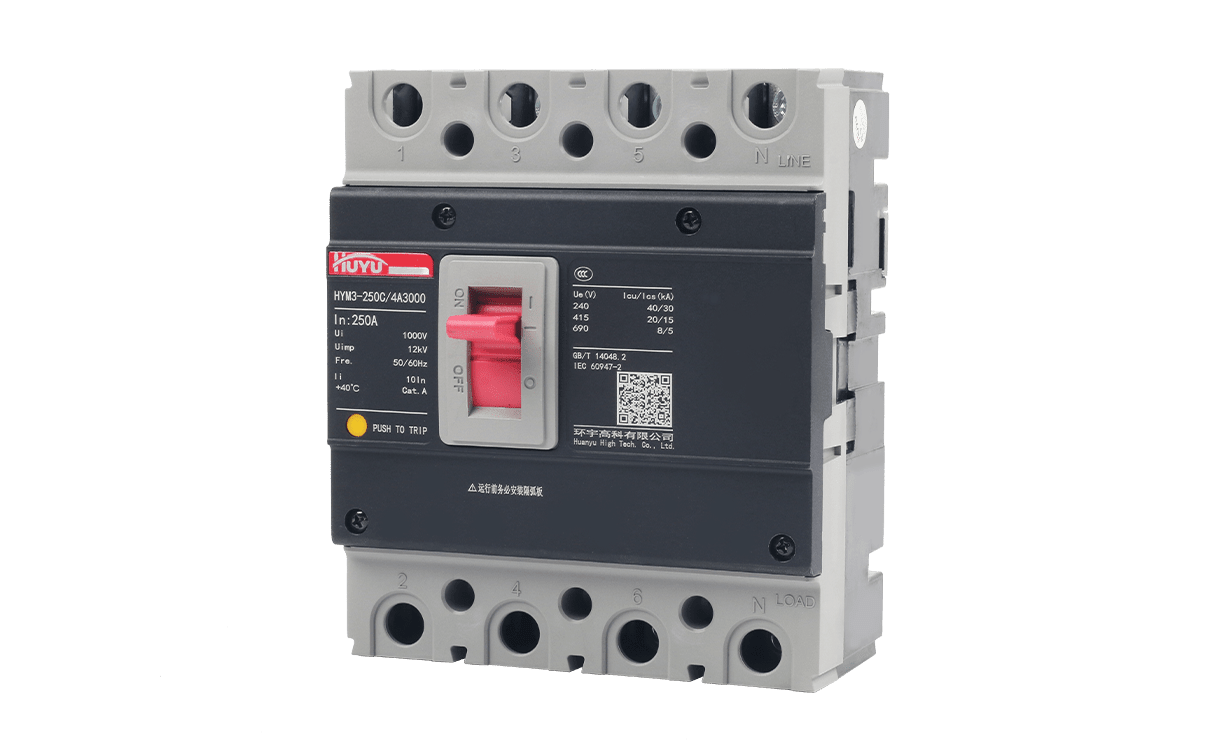

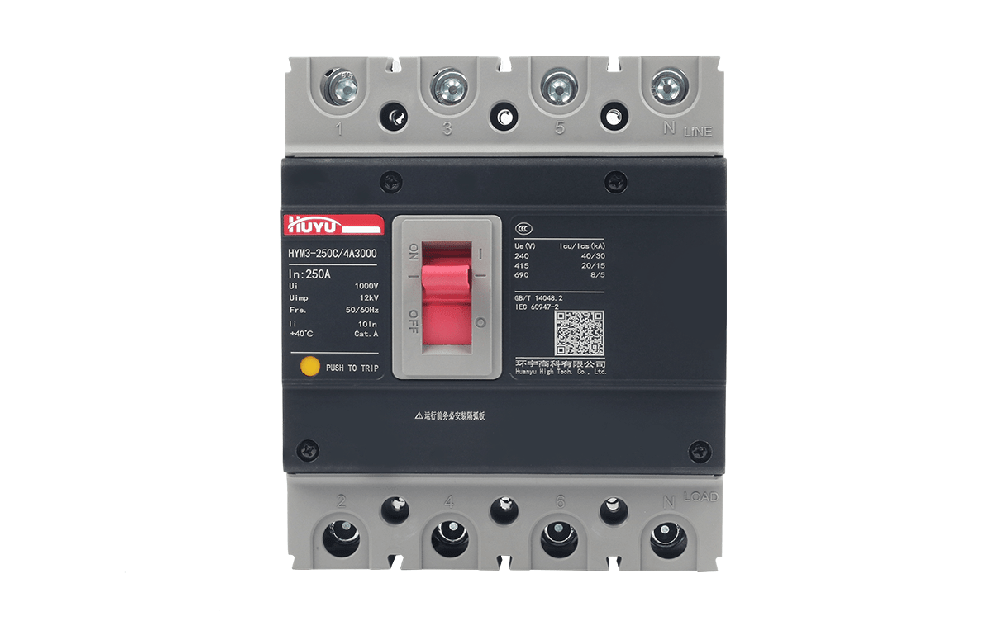

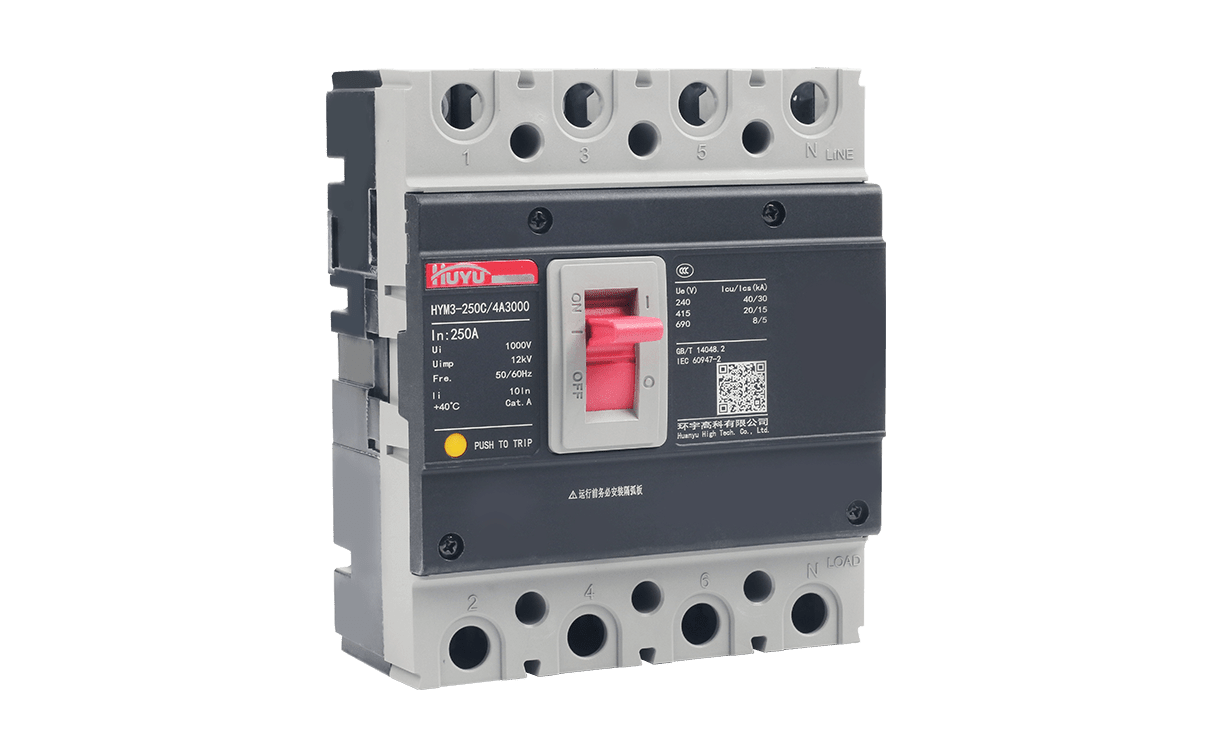

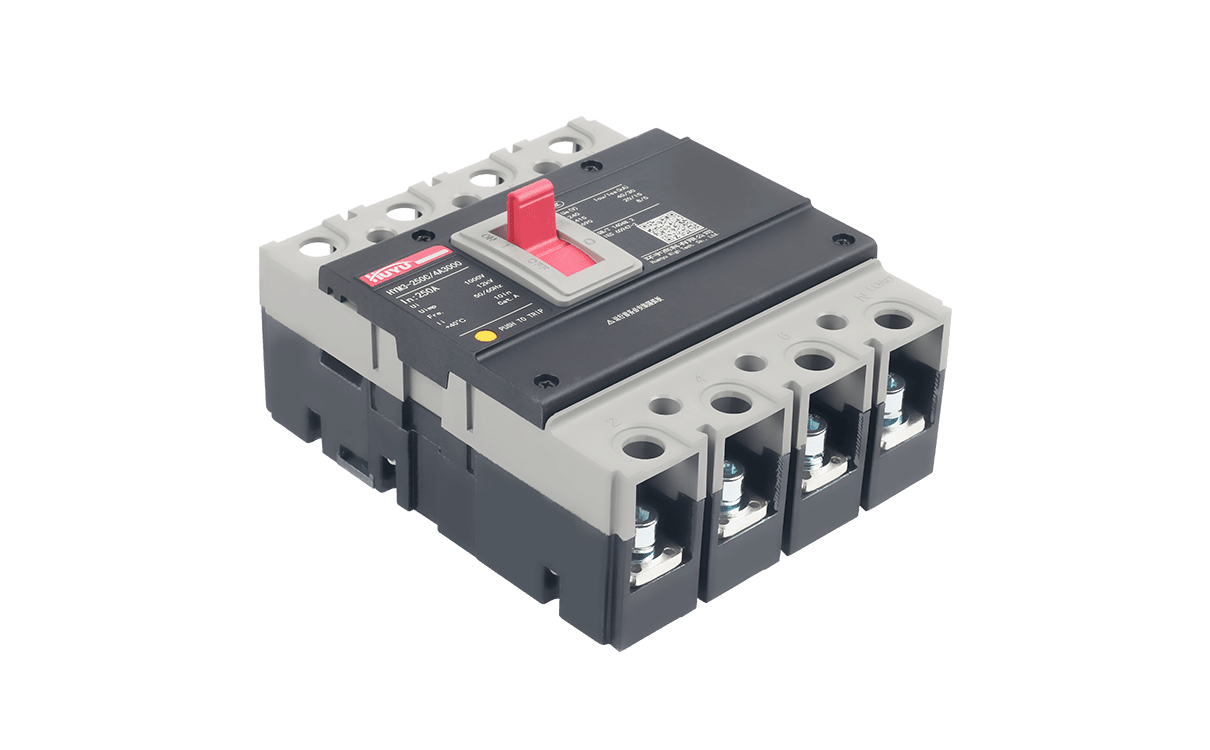

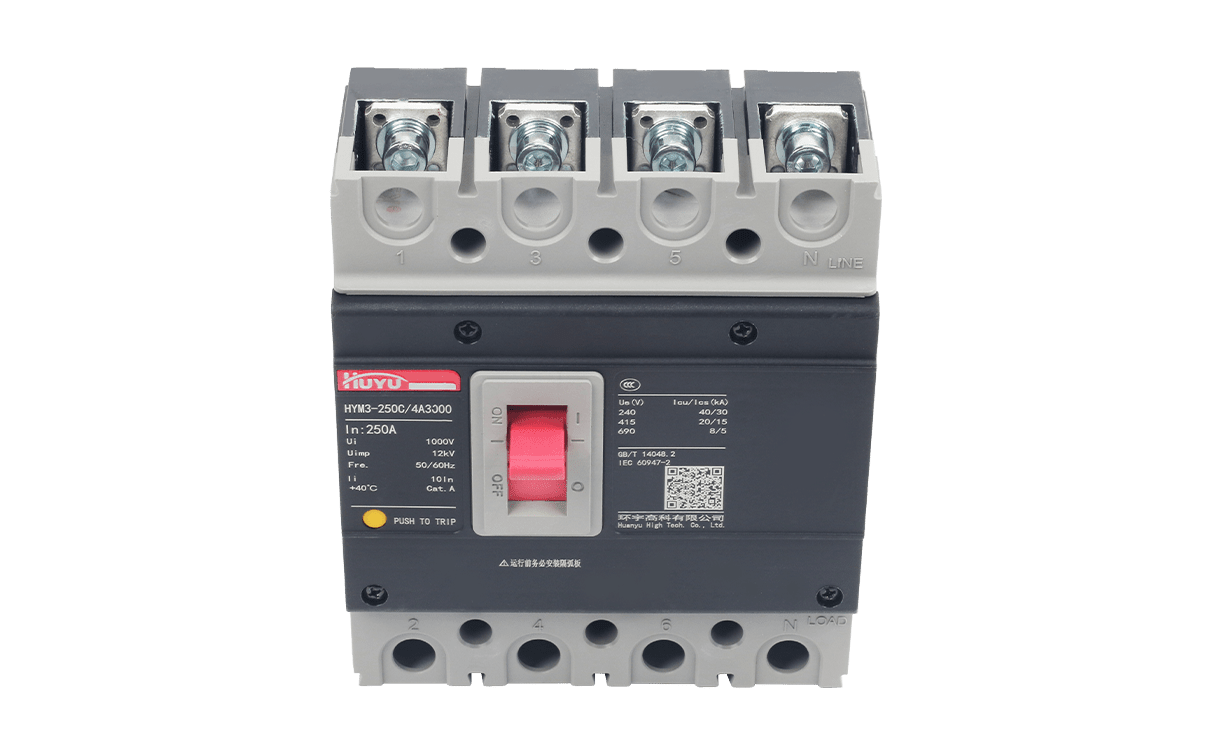

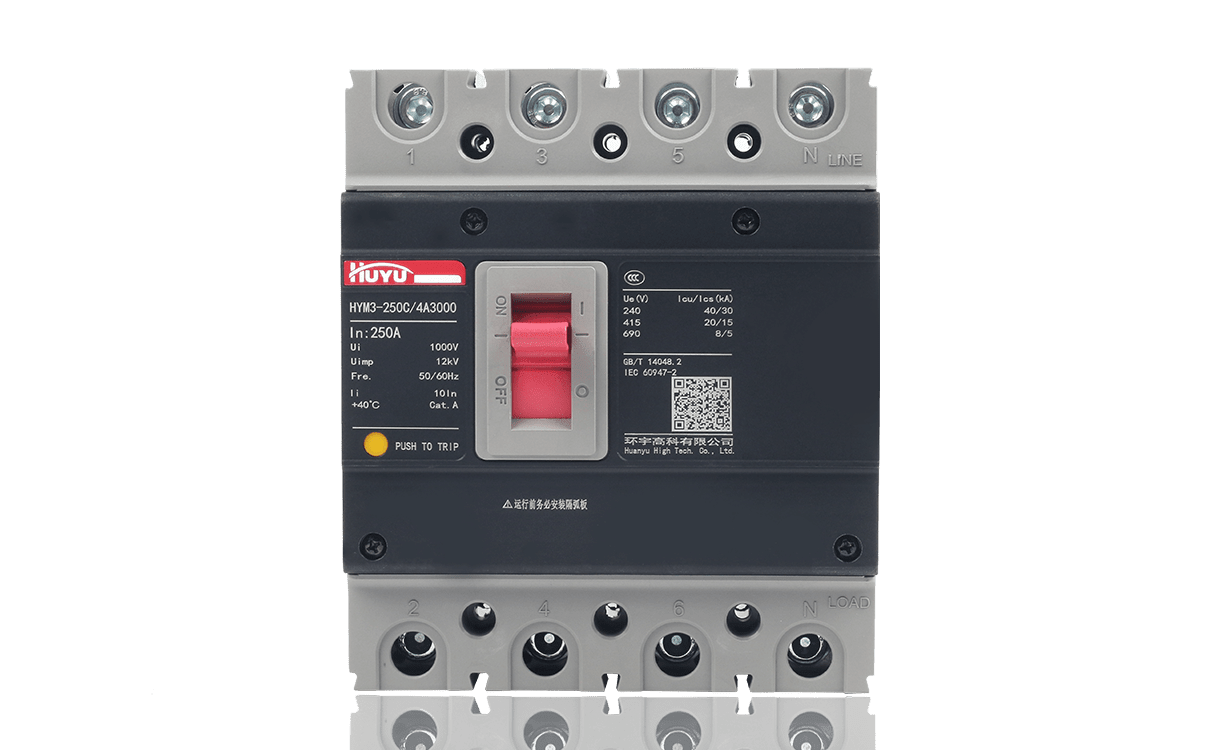

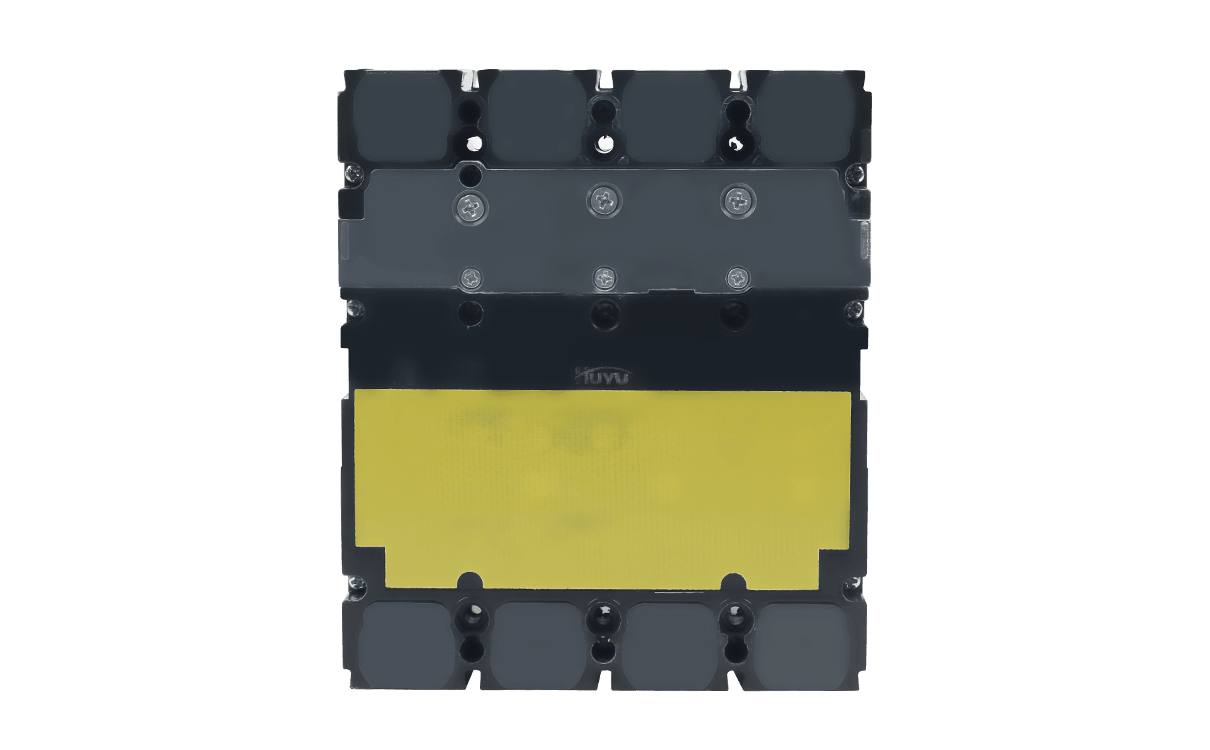

HYM3系列塑料外殼式斷路器（以下簡稱斷路器）是采用國際先進技術開發成功的新產品。該產品設計先進，性能可靠，技術指標高,維護便捷，外形美觀，體積小。
該斷路器適用于交流50Hz/60Hz，額定絕緣電壓至1000V（125殼架及以下殼架的產品為800V），額定電流至630A的電力系統中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的危害，也可用來控制電動機不頻繁的操作。
斷路器按其額定極限短路分斷能力的高低，分為C型(基本型)、S（標準型）、H（高分斷型）三類。
斷路器符合標準：GB/T 14048.2、IEC 60947-2。
正常工作條件
1、適用溫度：周圍空氣溫度不高于+40℃和不低于-5℃；24h的平均值不超過+35℃。（注：使用環境溫度可擴展到-35℃～+70℃，對于特殊環境的用戶（超出-5℃～+40℃），應根據產品樣本、說明書中給出的數據或與制造廠協商使用。）
2、海拔：海拔高度不超過2000m（海拔超過2000m時請與制造廠協商使用）。
3、大氣條件： 空氣相對濕度在最高溫度為+40℃時不超過50%；在較低溫度下可允許有較高相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露；
4、污染等級：3級。
5、安裝類別：主電路安裝類別為Ⅲ。
6、防護等級：IP30（接線端子除外）。
7、安裝環境條件:無顯著搖動和沖擊振動的地方；在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）；在沒有雨雪侵襲的地方。
8、儲存和運輸條件：適用于運輸儲存的溫度范圍為-35℃～+70℃；相對濕度不超過90%；產品運輸過程中應輕搬輕放，不應倒放，應避免劇烈碰撞。
型號及含義
1、型號與含義
注：四極產品中，中性極（N極）的型式有二種：
A型：N極不裝過電流脫扣器，且N極始終接通，不與其它三極一起分合；
B型：N極不裝過電流脫扣器，與其它三極一起合分（N極先合后分）。
主要技術指標
斷路器的額定值
*飛弧距離為零的需在訂貨時注明。
