概述
HYM3L系列剩余電流動作斷路器（以下簡稱斷路器）采用國際先進技術開發，性能可靠，技術指標高,維護便捷，外形美觀，體積小。
該斷路器適用于交流50Hz/60Hz、額定電壓至415V、額定電流至630A的電力系統中，用來分配電能和保護電力系統免受過載短路等故障的危害，也可用來控制電動機的不頻繁操作。
該斷路器的漏電（剩余電流）保護功能是對有致命危險的人身觸電提供間接接觸保護，還可以防止由于過電流保護裝置不能檢測出的而長期存在的接地故障電流引起的電氣火災。
當額定剩余動作電流整定為30mA時（非延時型斷路器），在有關的保護裝置失靈時，該斷路器還可用作對直接接觸起保護作用的裝置。
該斷路器的剩余動作電流的額定值可調節，HYM3LY型漏電保護動作時間也可調節，可實現漏電時的選擇性保護。
按直流分量情況分類：AC型，對無論是突然施加或緩慢上升的無直流分量的剩余正弦電流確保脫扣的CBR；A型，對無論是突然施加或緩慢上升的剩余正弦電流和剩余脈動直流（有/無規定疊加直流分量）能確保脫扣的CBR。
產品符合標準: IEC 60947-2、GB/T 14048.2；IEC 755、GB/T 6829。
正常工作條件
1、適用溫度：周圍空氣溫度-5℃~+40℃；24h的平均值不超過+35℃。
注：使用環境溫度可擴展到-35C~+70C，（超出-5C~+40C）應根據產品技術資料中給出的數據或與制造廠協商使用。
2、海拔：安裝地點的海拔不超過2000m（海拔超過2000m時請與制造廠協商使用）。
3、大氣條件：安裝地點的空氣相對濕度在最高溫度為+40C時不超過50%；在較低溫度下可允許有較高的相對濕度，在最濕月的平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面上的凝露。
4、污染等級：污染等級為3級。
5、安裝類別：主電路安裝類別為ll。
6、安裝環境條件：無顯著搖動和沖擊振動的地方；在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）；在沒有雨雪侵襲的地方；安裝面與垂直面的傾斜度不超過5°。
7、安裝場所附近的外磁場在任何方向不應超過地磁場的5倍。
8、儲存和運輸條件：溫度范圍為-35℃~+70℃；相對濕度不超過90%；產品運輸過程中應輕搬輕放，不應倒放，避免劇烈碰撞。
9、防護等級：防護等級為IP30（接線端子除外）。
10、剩余電流型號：AC型剩余電流動作斷路器：
A型剩余電流動作斷路器：
型號及含義

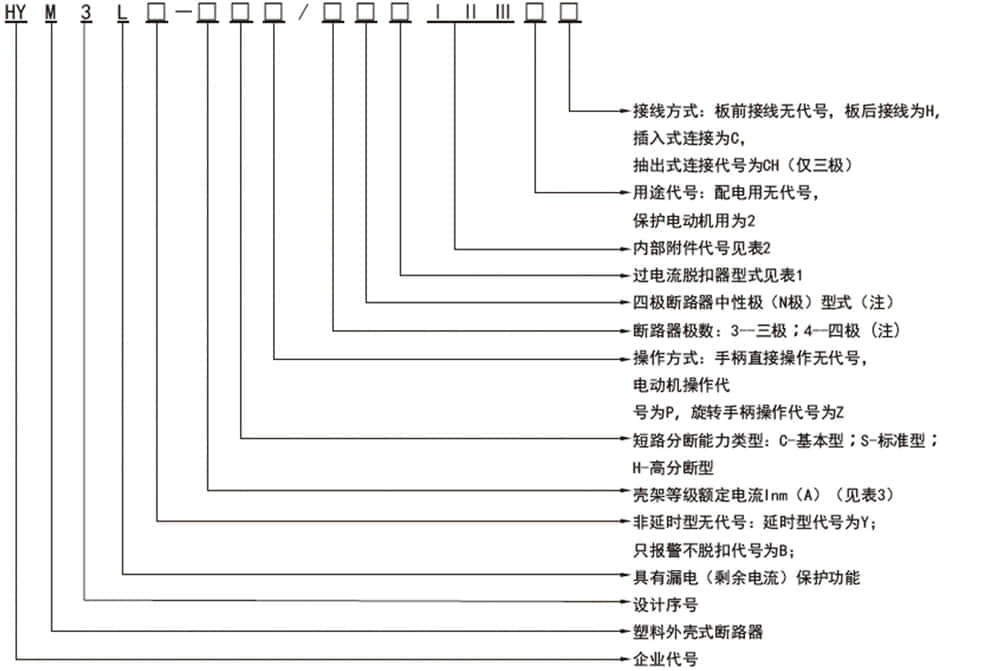

1、型號與含義
注：
四極產品中，中性極（N極）的型式有二種：
A型：N極不裝過電流脫扣器，且N極始終接通，不與其它三極一起分合；
B型：N極不裝過電流脫扣器，與其它三極一起合分（N極先合后分）。
