概述
HUM18-F輔助觸頭、HUM18-FB輔助報警觸頭、HUM18-FL分勵脫扣器、HUM18-GY過壓脫扣器、HUM18-GQY過壓脫扣器和HUM18-QY 欠壓脫扣器為HUM18系列小型斷路器和HUM18LE漏電斷路器的附件。為智能建筑物的智能化控制提供了方便。
過壓、欠壓、過欠壓為電子式脫扣器，與斷路器或漏電斷路器拼裝組合使用，適用于交流50Hz，額定電壓230V的線路，對線路故障引起的過壓、欠壓、過欠壓進行保護，避免由于電網電壓波動導致用電設備燒毀或不能正常使用。
安裝及使用
該系列附件只能與斷路器或漏電斷路器組合才能使用，單獨無法使用。
1、HUM18-63系列斷路器與附件的組合
a、斷路器+輔助觸頭
b、斷路器+輔助報警觸頭
c、斷路器+分勵脫扣器
d、斷路器+欠壓脫扣器
e、斷路器+過壓脫扣器
f、斷路器+過欠壓脫扣器
g、斷路器+分勵脫扣器+輔助觸頭
h、斷路器+分勵脫扣器+輔助報警觸頭
2、HUM18-125系列斷路器與附件組合
a、斷路器+分勵脫扣器
b、斷路器+輔助觸頭
c、斷路器+分勵脫扣器+輔助觸頭
HUM18-63系列斷路器附件均安裝于斷路器的左側，輔助觸頭、報警觸頭與斷路器之間用螺釘固定；分勵脫扣器過壓、欠壓、過欠壓脫扣器與斷路器之間用雙面膠固定，同時參與導軌安裝。
HUM18-125 系列小型斷路器的分勵脫扣器安裝于斷路器的左側，輔助觸頭安裝于斷路器的右側。
HUM18-F，HUMl8-FB，HHM18-FL，HUM18-GY，HUM18-QY，HUM18-GQY的傳動軸與斷路器的機械聯結，應動作靈活，正確。
HUM18-FL分勵脫扣器的工作電源不低于100VA。

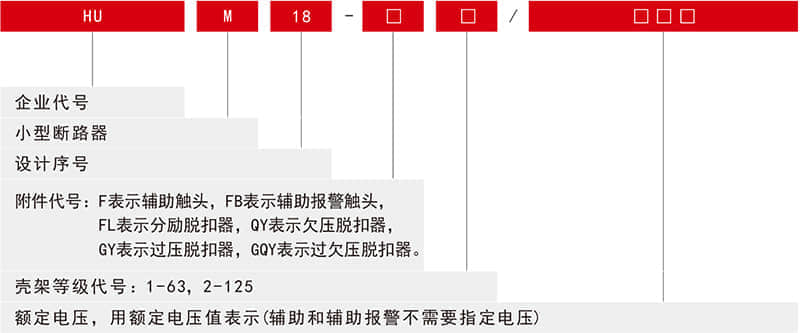

型號及含義
主要技術參數

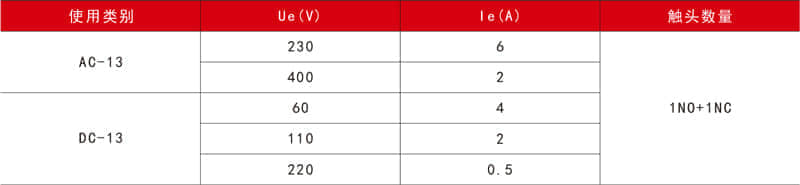

1、HUM18-F的技術參數

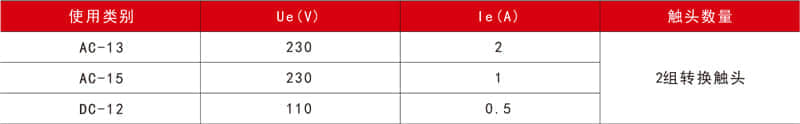

2、HUM18-FB的技術參數

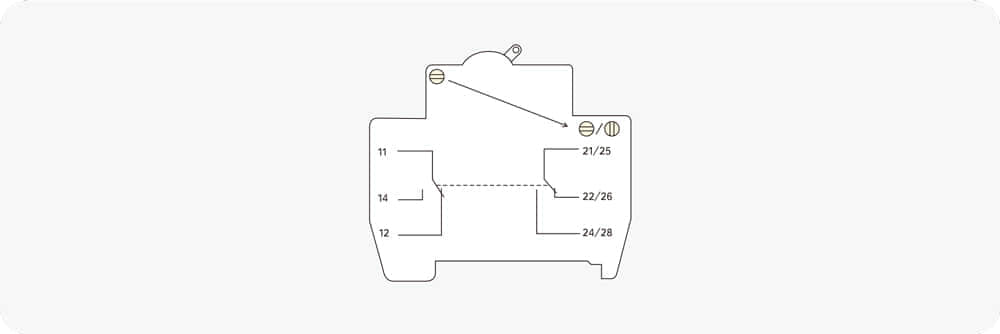

3、HUM18-FB輔助報警觸頭，具有兩組轉換觸頭，如圖1所示，當黃色指示件處于“○”時，兩組均為輔助觸頭，當黃色指示件處于“○”時，左邊為輔助觸頭，右邊為報警觸頭。
4、HUM18-FL的技術參數
HUM18-FL分勵脫扣器的額定控制電源電壓（Us）為交流50Hz、24V～60V.110V～400V，直流24V～60V，110V～220V。當外施電源電壓為70%Us～110%Us范圍內, 分勵脫扣器能可靠動作, 使斷路器斷開。
5、HUM18-GY、HUM18-QY、HUM18-GQY的技術參數
a、額定電壓(Ue)：230V；
b、過壓整定范圍：Uov=280±5%；
c、欠壓整定范圍：Uoe=170V±5%；
d、過欠壓整定范圍：Uov=280V±5%，Uoe=170V±5%。
6、過壓脫扣器功能
過壓整定值Uov=280V，當外施電壓小于0.95Uov時，過電壓脫扣器不能動作，當外施電壓大于1.05Uov時，過電壓脫扣器必須可靠動作，使斷路器斷開。
7、欠壓脫扣器功能
欠電壓整定值Uoe=170V，當外施電壓小于0.95Uoe時，欠電壓脫扣器能可靠動作，使斷路器斷開，當外施電壓大于1.05Uoe時，欠電壓脫扣器不能動作，確保斷路器可靠合閘，值得說明的該欠壓脫扣器為電子式欠壓脫扣器，無失壓保護功能，零電壓時斷路器可以合閘。
