概述
DZ47N-125系列塑料外殼式斷路器（以下簡稱斷路器）主要適用于交流50Hz，額定電壓至400V，額定工作電流至125A的電力線路中對電力設施和電氣設備進行過電流保護，亦可用于不頻繁的通斷操作。特殊要求時可以增加信號控制脫扣功能，對線路進行遠距離控制分?jǐn)嗷蜃詣?dòng)信號控制分?jǐn)喙δ?，目前信?hào)控制脫扣功能廣泛應用于IC卡預付費電表配套使用來控制電路的通斷。
該系列斷路器符合GB/T 14048.2等標準的要求。
正常工作條件
1、周?chē)諝鉁囟壬舷拗挡怀^(guò)+40℃，下限值不低于-5℃。24h內平均溫度不超過+35℃。
2、安裝地點的海拔高度不超過 2000m。
3、安裝地點的大氣相對濕度，在周?chē)罡邷囟?40℃時不超過50%，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4、污染等級 2。
5、安裝類別為Ⅱ、Ⅲ類。
6、斷路器采用35mm標準導軌安裝。
7、斷路器一般應垂直安裝，手柄向上為接通電流位置。
8、安裝處應無顯著沖擊和振動。
型號及含義

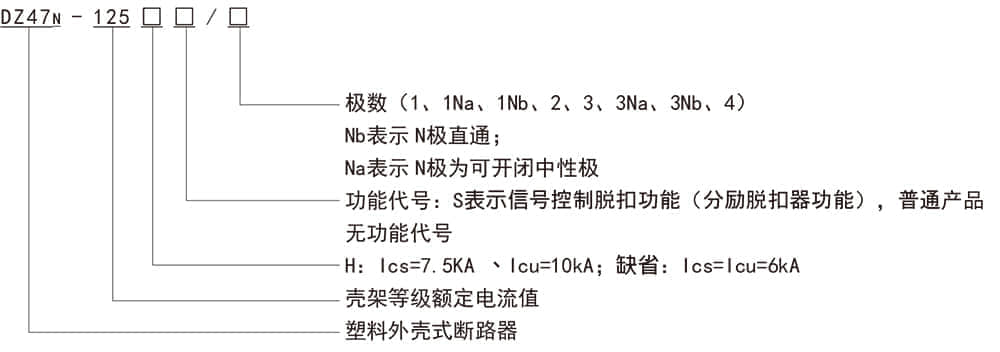

1、型號與含義
主要技術指標
1、殼架等級額定電流Inm：125A。
2、額定電壓Ue：50Hz，230V（1P，1P+N），400V（2P，3P，3P+N，4P）。
3、額定電流In：63A、80A、100A、125A。
4、額定分?jǐn)嗄芰Γ篐型Icu=10kA，Ics=7.5kA；普通型Icu=Ics=6kA。
5、極數：1P、1Na、1Nb、2P、3P、3Na、3Nb、4P。
6、防護等級：IP20。
7、壽命：機械壽命 10000次，電壽命：1500次。
附件主要技術參數
1、額定控制電源電壓Us：AC230V，50Hz。
2、信號控制脫扣時間：
1）延時時間：0.2s≤t＜9s；
2）瞬時時間：t＜0.1s。
