概述

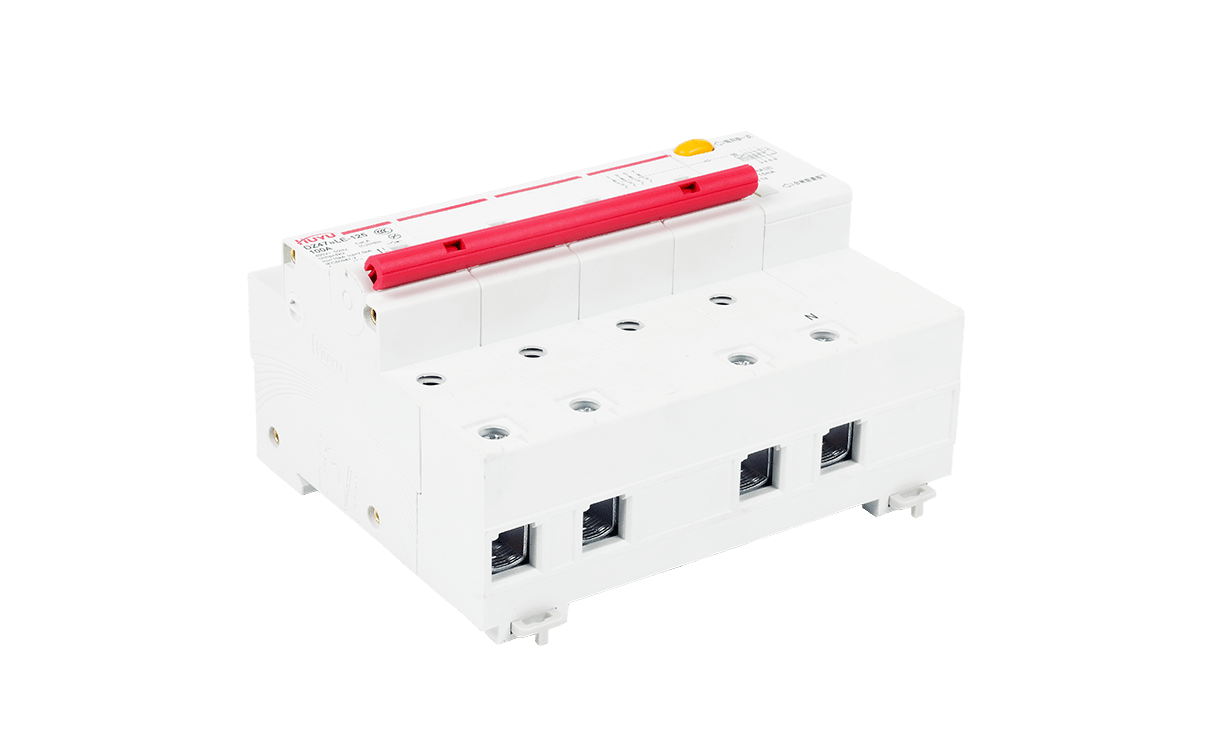

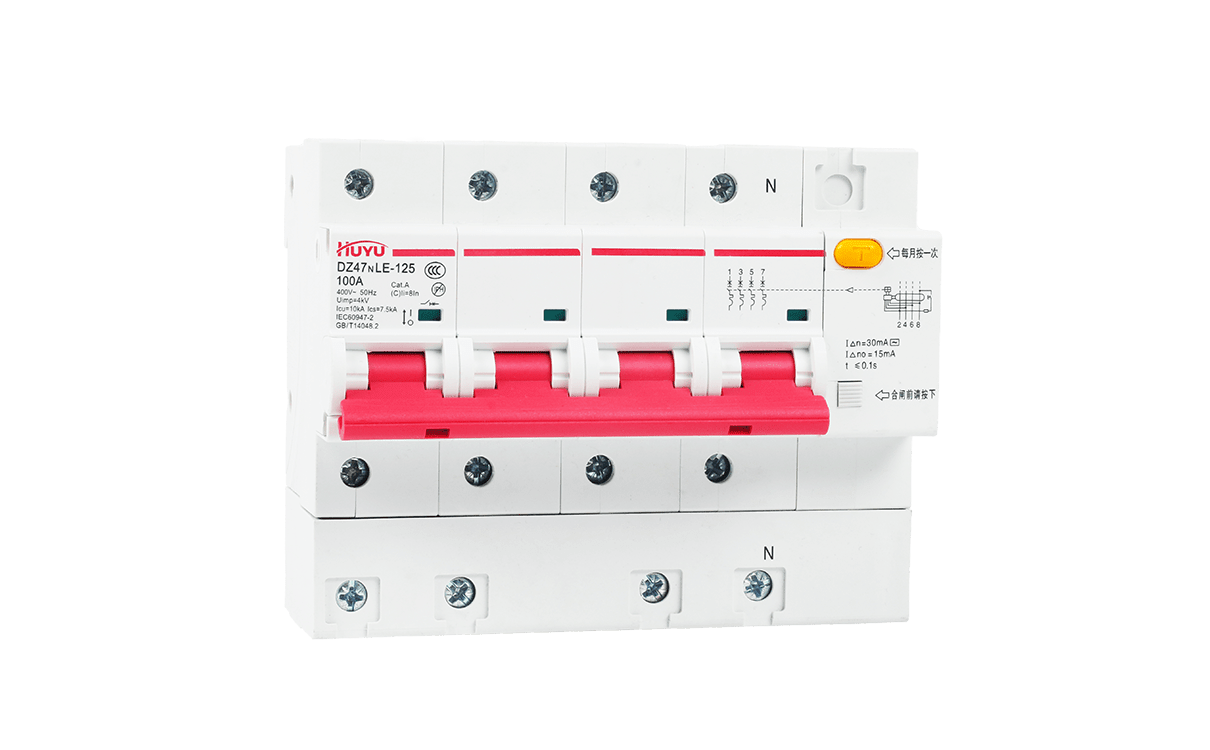

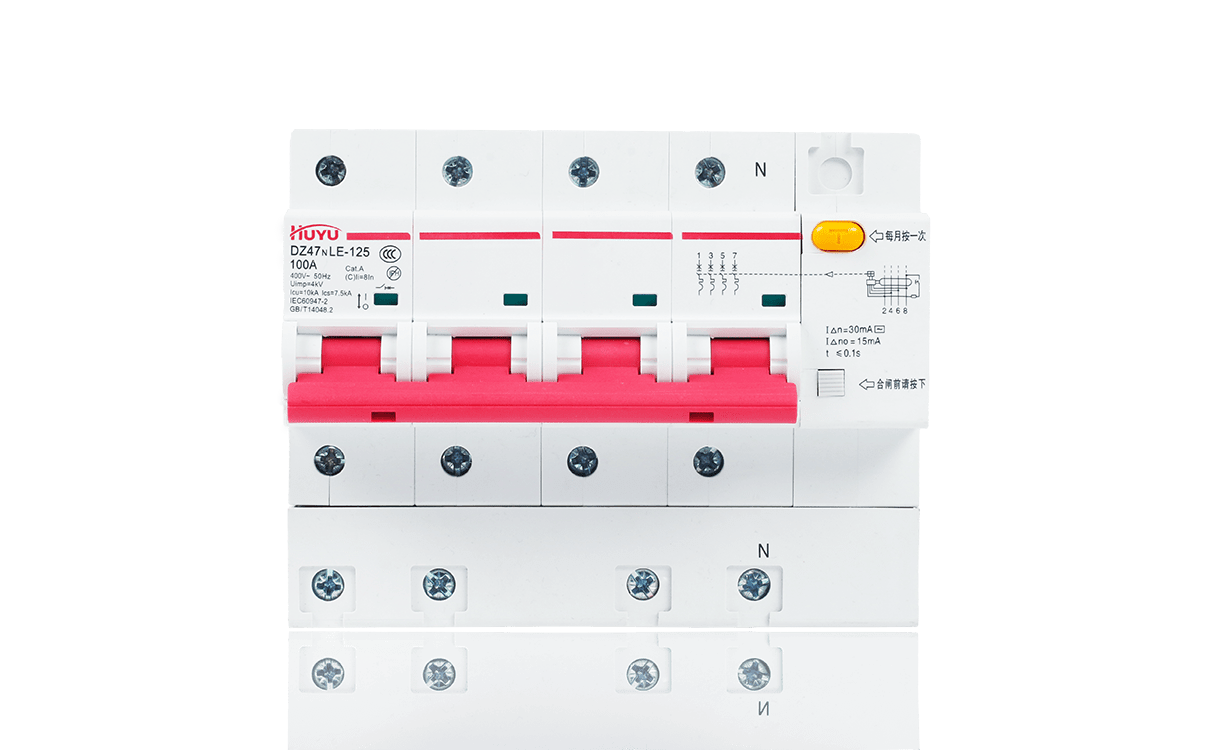

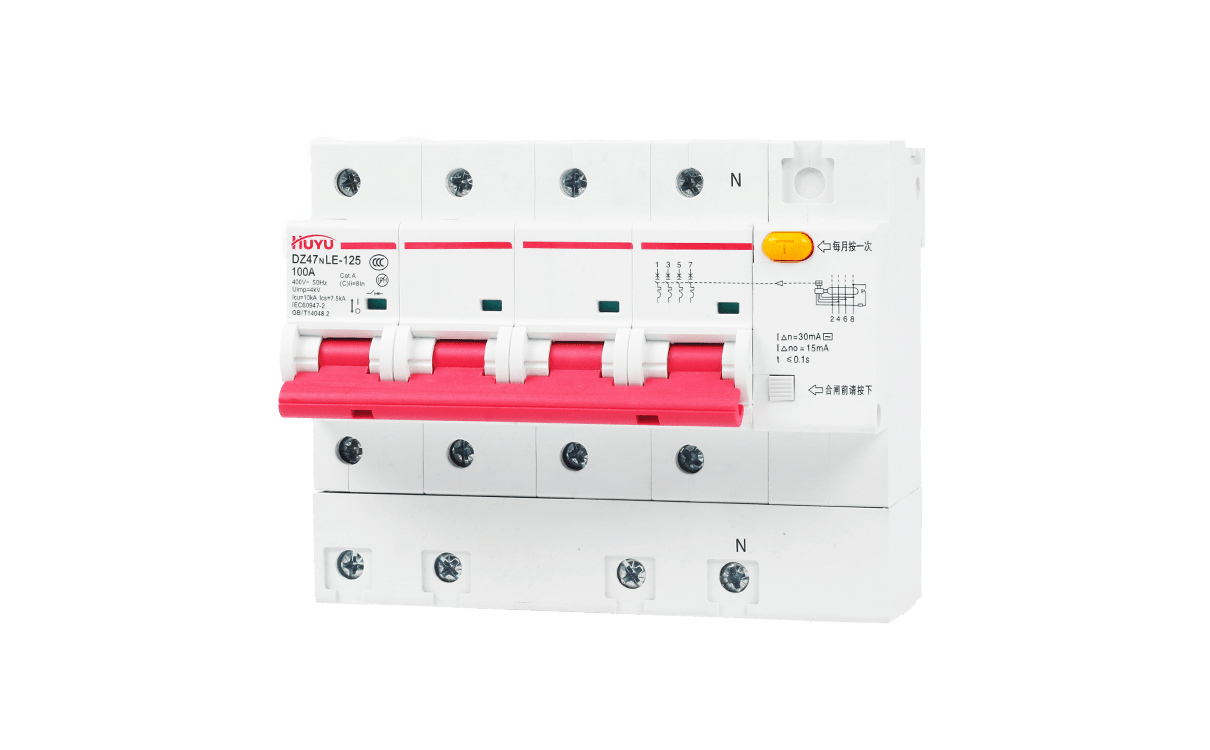

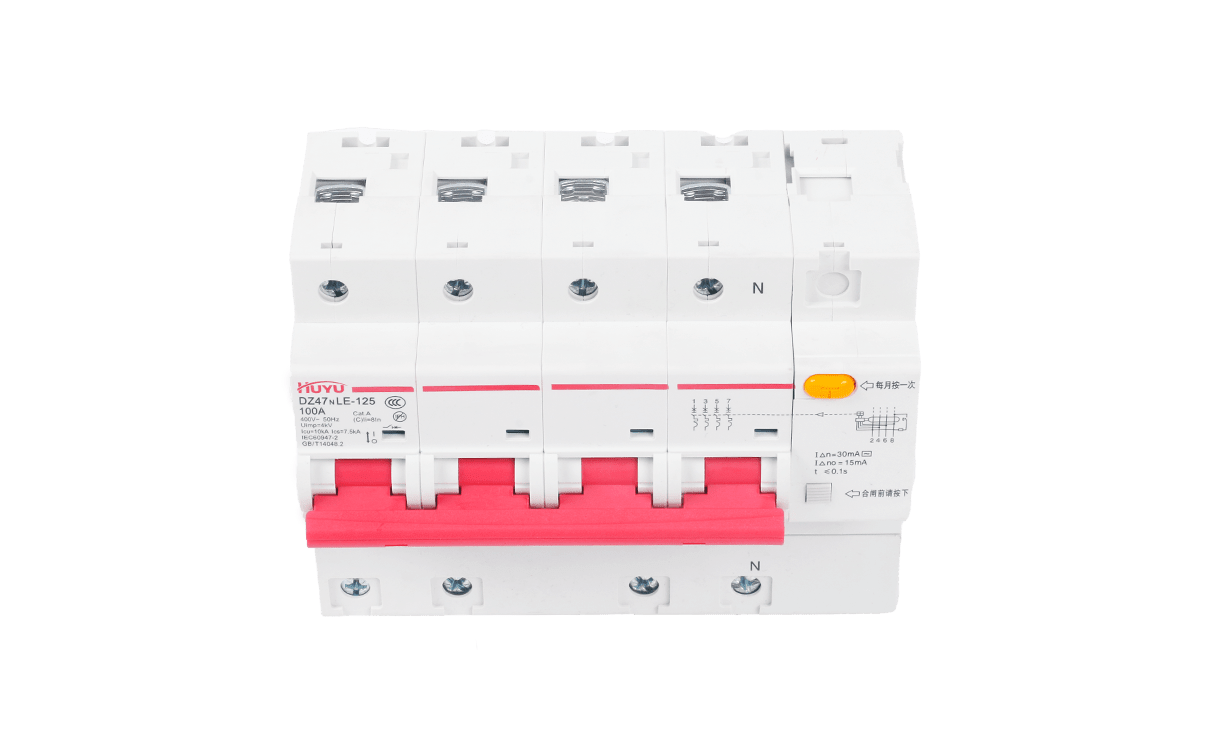

DZ47NLE-125漏電斷路器(以下簡稱漏電斷路器)適用于交流50Hz，額定電壓至400V，額定電流最高至125A的線路中，當人身觸電或電網泄漏電流超過規定值時，漏電斷路器能夠在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全，同時可以保護線路和電動機的過載或短路，亦可作為線路的不頻繁轉換及電動機的不頻繁起動之用。
該漏電斷路器符合GB/T14048.2《低壓開關設備和控制設備第2部分：斷路器》等標準的要求。
正常工作條件
1、周圍空氣溫度上限值不超過+70℃，下限35℃，24h內平均值不超過+35℃?；鶞?zhǔn)溫度為+30℃，當環境溫度發生變化時，其額定電流值需進行修正，修正系數參見表。
2、安裝地點的海拔不超過2000m。
3、安裝地點的大氣相對濕度在最高溫度40℃時不超過50%，在較低溫度下可以有較高的相對濕度。最濕月的平均最大相對濕度不超過90%，同時該月的月平均溫度不超過+25℃，由于溫度變化發生在產品表面上的凝露情況必須采取措施。
4、污染等級為2。
5、安裝類別為ll、ll。

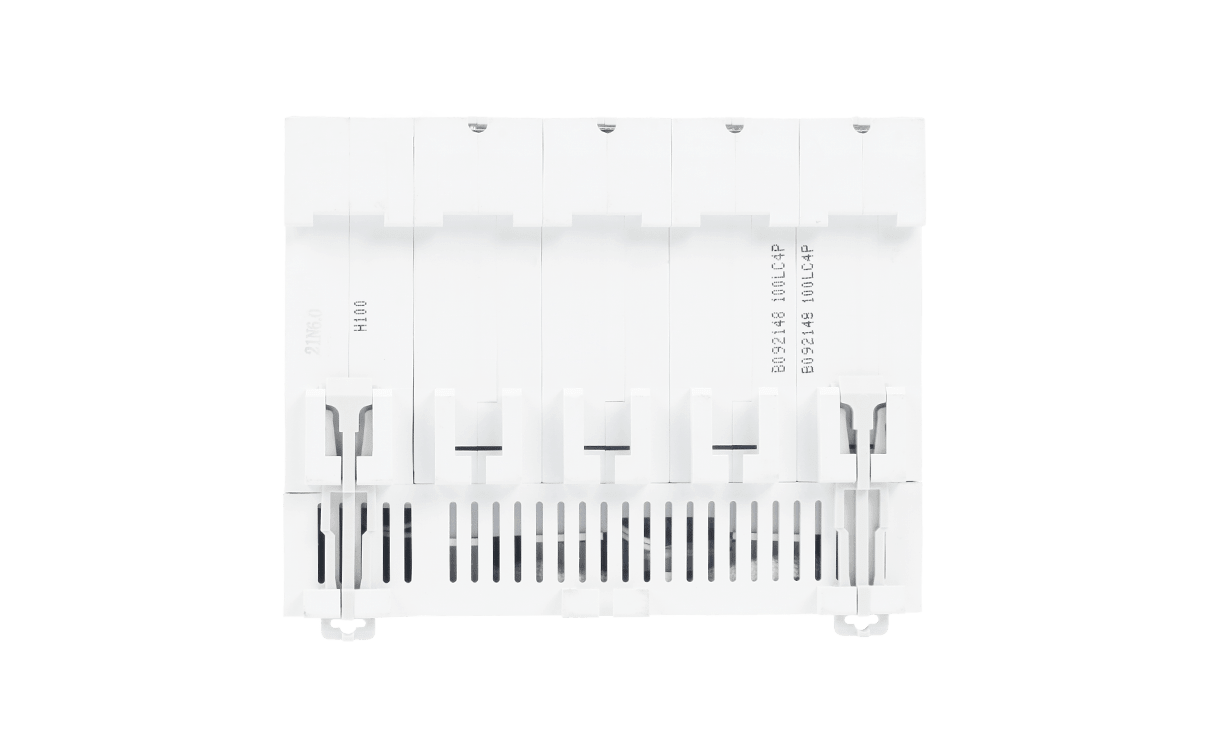

6、漏電斷路器采用TH35-7.5標準安裝軌安裝。
7、安裝場所的外磁場任何方向均不應超過地磁場的5倍。
8、剩余電流動作斷路器一般應垂直安裝，各方位傾斜度不超過5°，手柄向上為接通電源位置。
9、安裝處應無顯著沖擊和振動。
10、帶有N極產品，接線時，必須把零線接在帶有N極標識的極。
11、斷路器連接導線的截面積參照表。
型號及含義
1、型號與含義
主要技術參數
