概述

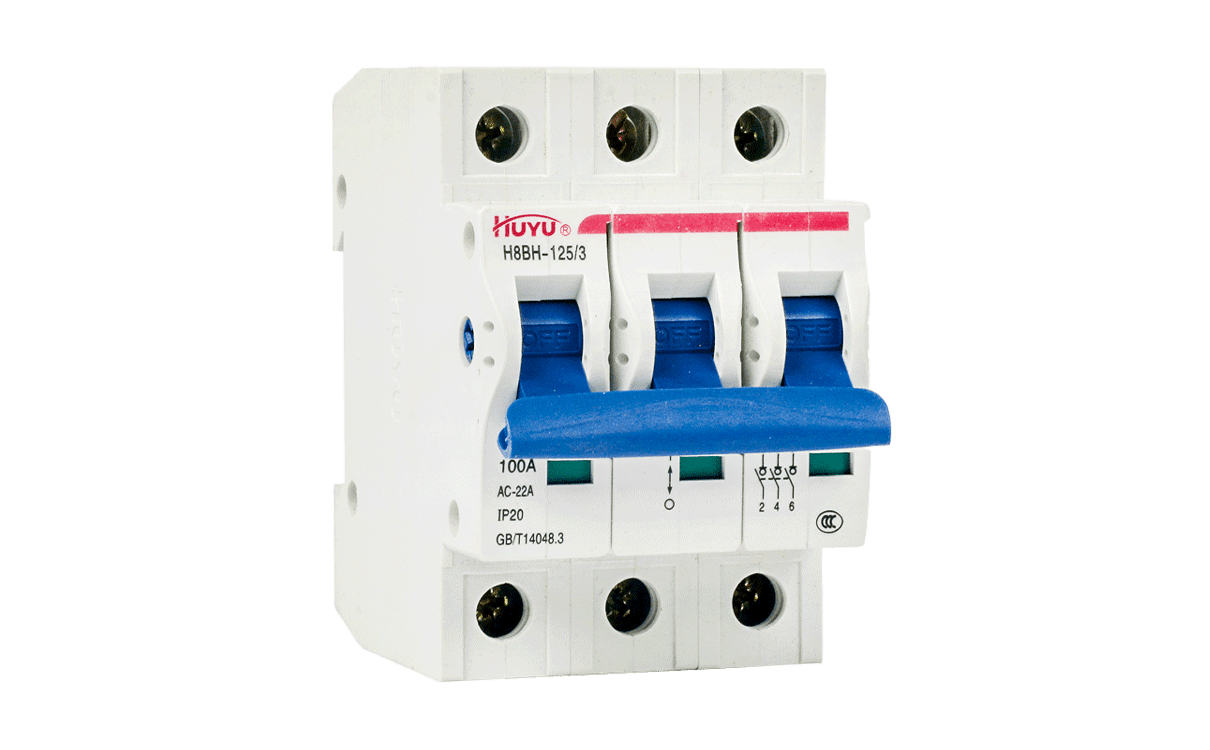

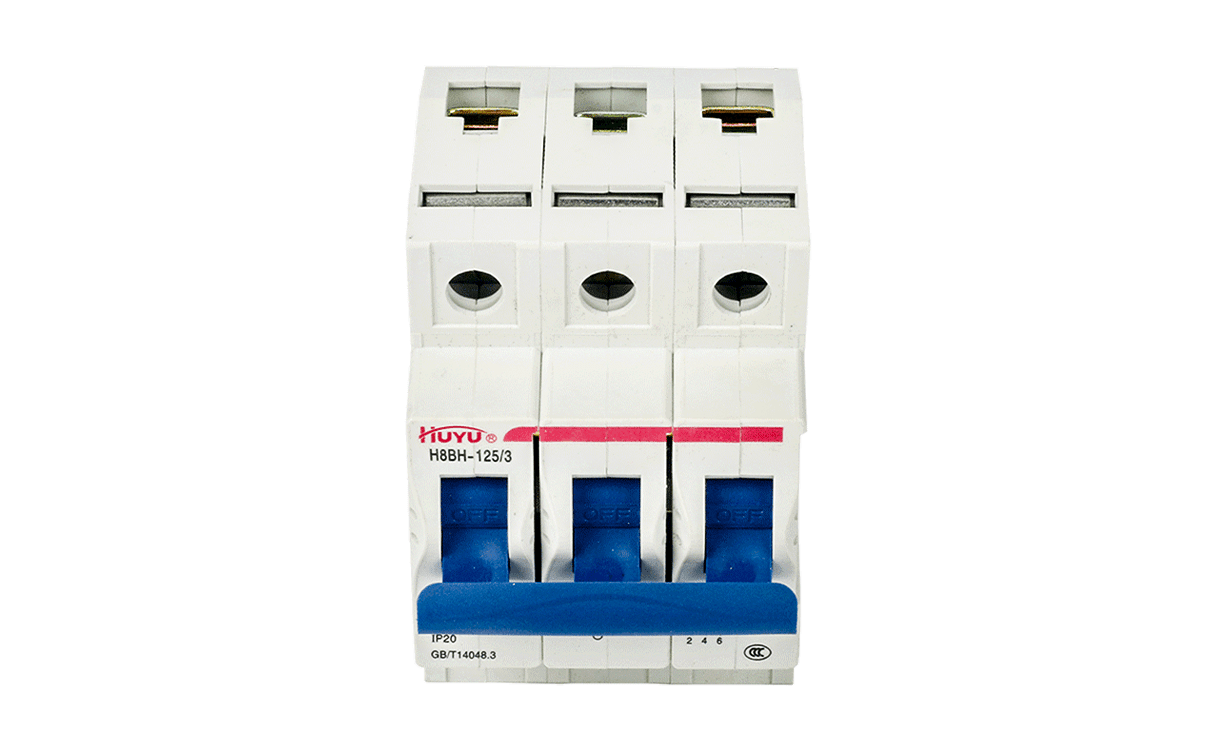

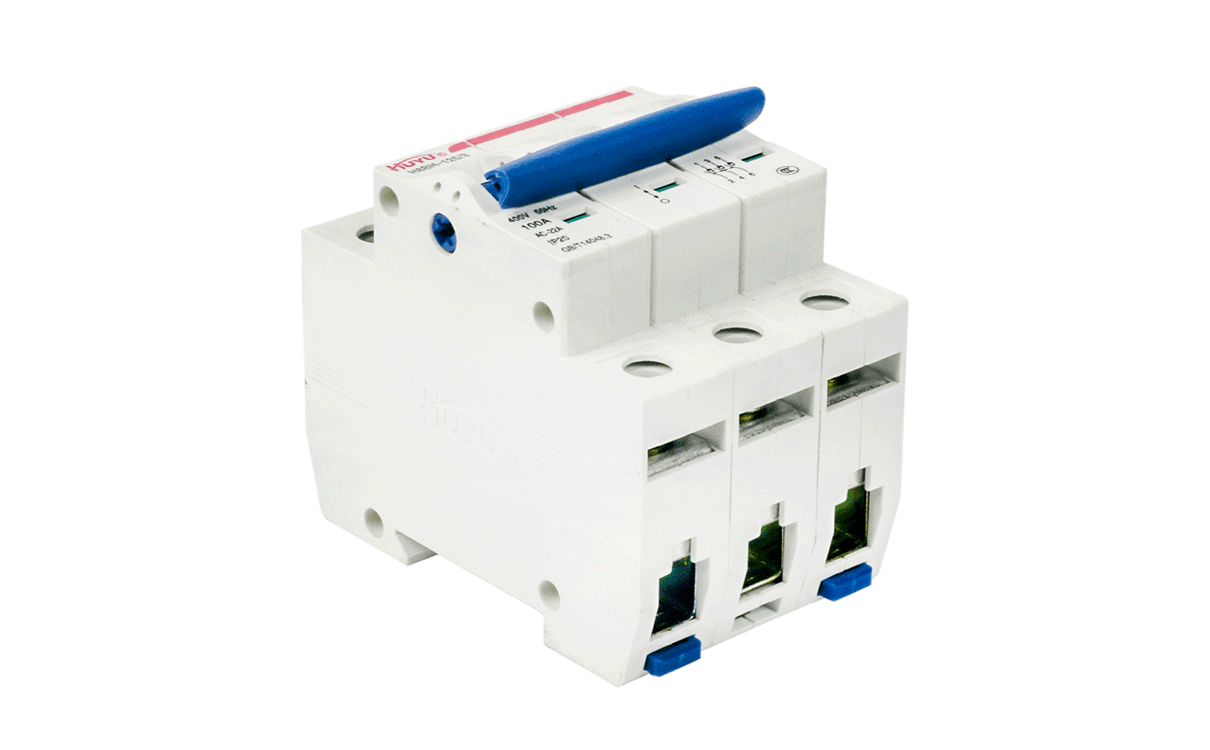

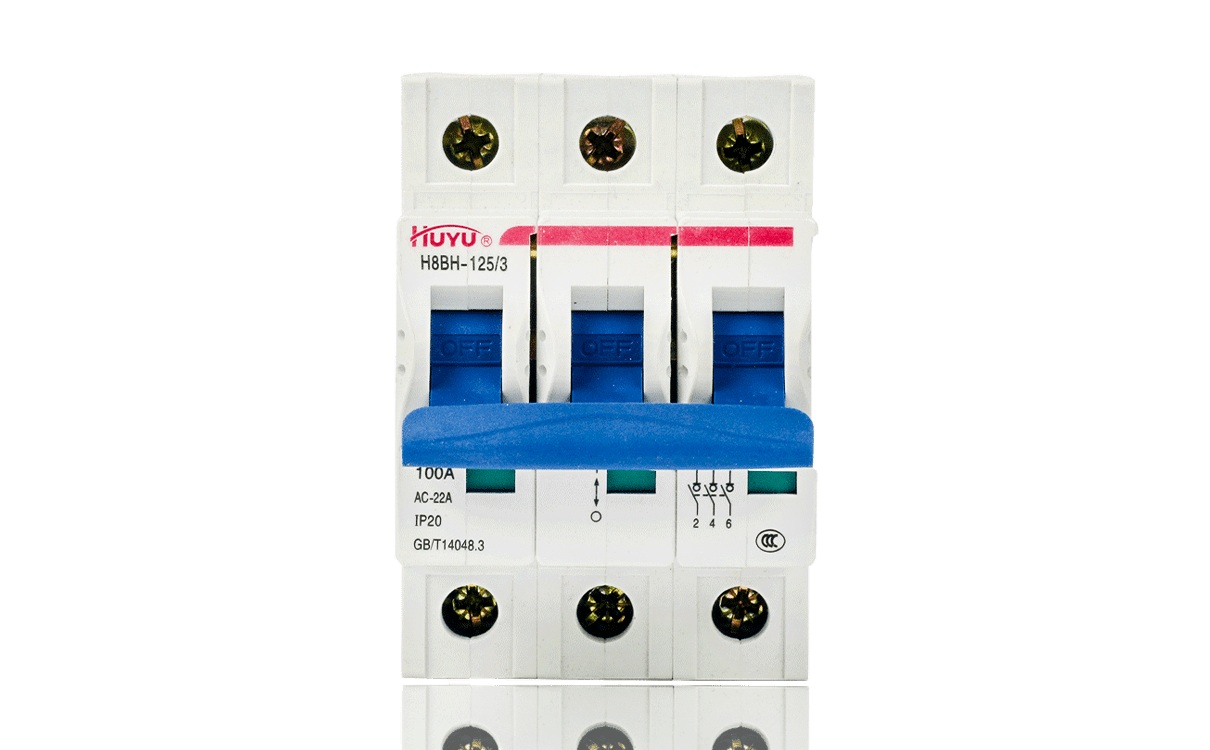

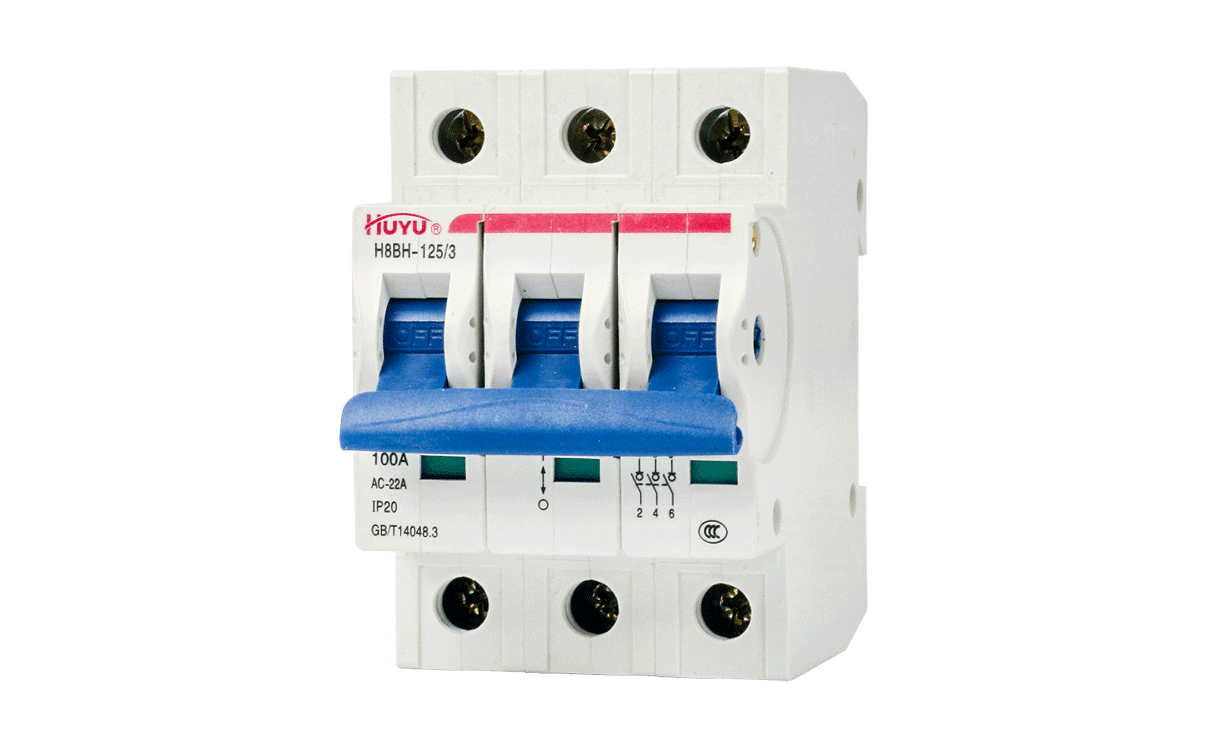

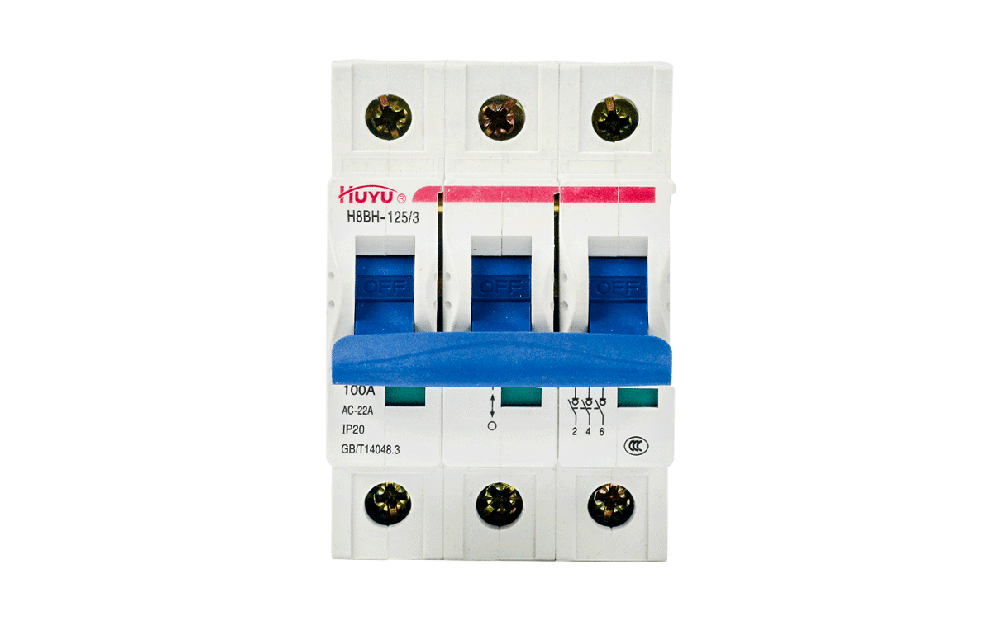

H8BH-125系列隔離開關主要適用于交流50Hz，額定電壓至400V，額定電流至125A的配電線路中作隔離之用，在規定條件下也可用來不頻繁接通和分?jǐn)嚯娐贰?/p>
符合標準：GB/T 14048.3、IEC 60947-3。
正常工作條件
1、周圍空氣溫度上限值不超過+40℃，下限值不低于-5℃,24h內平均值不超過+35℃。
2、安裝地點的海拔不超過2000m。
3、安裝地點的大氣相對濕度在周圍最高溫度+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最大相對濕對不超過90%，同時該月的月平均溫度不超過+25℃，由于溫度變化發生的產品上的凝露情況必須采取措施。
4、污染等級2。
5、安裝類別Ⅱ、Ⅲ。

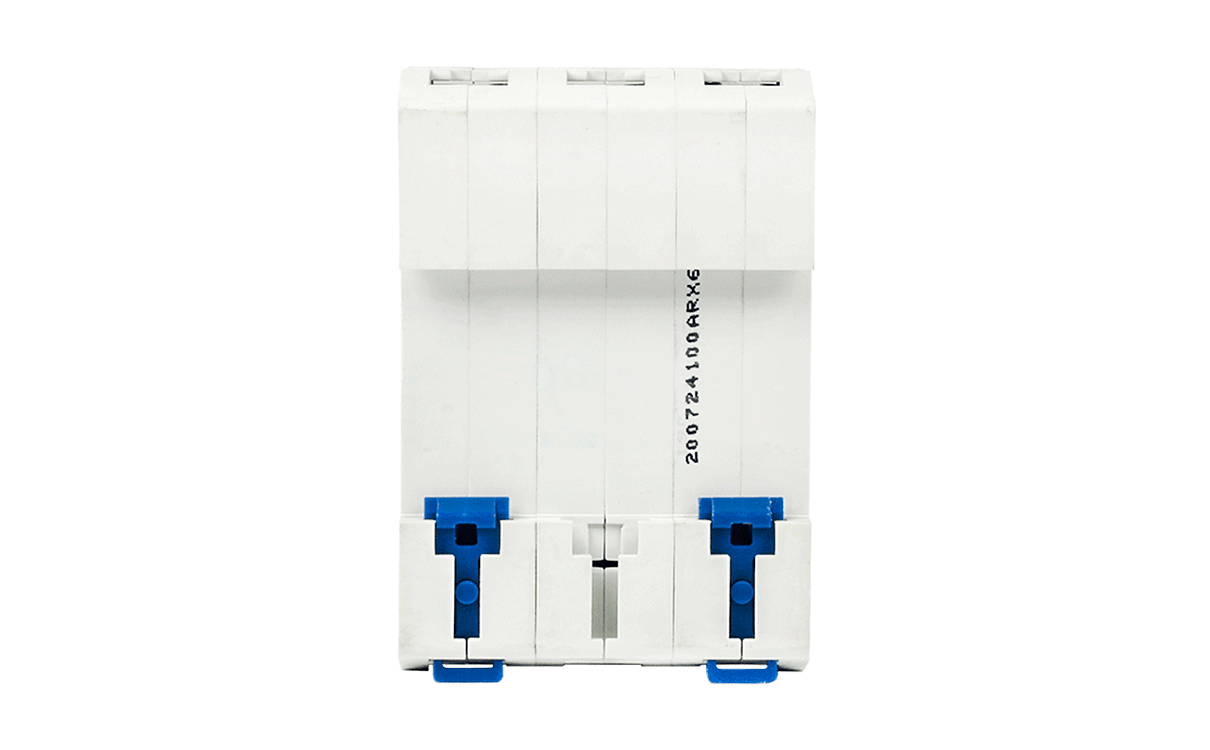

6、采用35mm標準導軌安裝。
7、額定工作制：不間斷工作制。
型號及含義
1、型號與含義
主要技術參數
1、發熱電流Ith：125A。
2、額定電壓Ue：50Hz，230V（1P），400V（2P、3P、4P）。
3、額定電流Ie：32A、40A、50A、63A、80A、100A、125A。
4、極數：1P、2P、3P、4P。
5、額定短時耐受電流Icw：2.5kA，t=1s
6、額定短路接通能力Icm：3.5kA。
7、額定絕緣電壓Ui：690V
8、壽命： 操作循環10000次，其中有載1500次（Ie≤100A）;
操作循環8000次，其中有載1000次（Ie≤125A）;
操作頻率為120次/h。
9、使用類別：AC-22A。
10、防護等級：IP20。
