概述
HYFK復合開關是由三個獨立的復合開關組成的，額定工作電壓AC380V，220V±20%，適合于低壓無功補償電容組的通斷控制。復合開關的基本工作原理是將可控硅與磁保持繼電器并接，使復合開關在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有接觸器開關無功耗的優點。

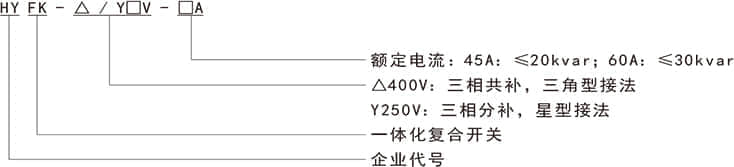

型號及含義
1、產品分類：共補型（電容器的連接方式為三角形接法）；分補型（電容器的連接方式為星形接法）。

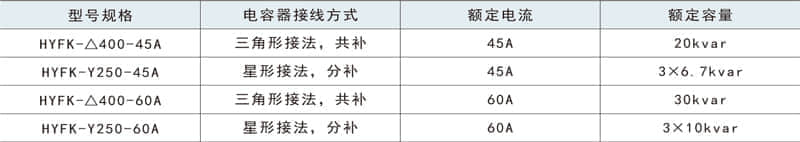

2、產品型號表，見下表
主要技術參數
1、環境溫度：-20℃～+55℃
2、相對濕度：40℃時，20% 90%；
3、額定電壓：380V/220V三相四線交流50Hz；
4、允許偏差：三相電壓同步變化不大于±20%；
5、電壓畸變率：小于5%；
6、額定頻率：50Hz；
7、額定電流：≤60A；
8、使用壽命：10萬次；
9、相數：三相（△型接法）單相（Y型接法）
10、三相控制容量：≤30Kvar
11、單相控制容量：≤10Kvar
12、功耗：≤1.5VA
13、接觸壓降：≤10mv
14、接點耐壓：＞1600V
15、響應時間：≤1000ms
16、每次接通與關斷間隔：≥5秒
17、連續兩次接通間隔：≥35秒
18、控制信號：DC12V±20%;交流/通訊(可選)
19、輸入阻抗：≥6.8K
20、導通阻抗：≤0.003Ω
21、涌流：小于額定電流1.5倍
22、反饋接點額定電流：1A(投入為接通)
