概述
電容器在補償容性無功功率的時候，往往會受到諧波電流，合閘涌流及操作過電壓的影響，造成電容器損壞和功率因數降低為此需要在電容器前端加裝串聯電抗器，用以抑制和吸收諧波保護電容器避免諧波電壓電流及沖擊電壓電流的影響， 改善電能質量提高系統功率因數延長電容器壽命，保證電網安全運行。
正常工作條件
1、海拔高度不超過2000米。
2、運行環境溫度-25～45℃，相對濕度不超過90。
3、周圍無有害氣體，無易燃易爆物品。
4、周圍環境應有良好的通風條件，如裝有柜內，應加裝通風設備。

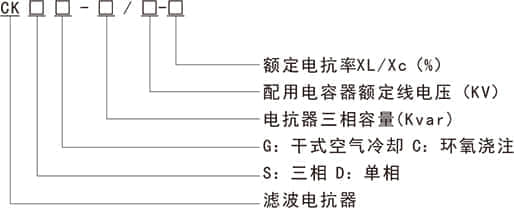

型號及含義
主要技術參數
1、可用于電容電壓為：0.4kV，0.45kV，0.48kV，0.525V，0.66kV，0.69kV。
2、電抗率為：1%，4.5%，5%，5.67%，6%，7%，12%，13.8%，14%。
3、耐壓等級為：5KV/min，絕緣等級：B級、F級、H級，噪聲≤30dB，過載能力≤1.35倍以內連續工作。
4、加裝串聯電抗器后引起系統電壓升高，計算公式為：Ug=（n/n2 -1）XUn（電容器組工作電壓：Ug系統額定工作電壓：Un電抗器調諧次數：n）
5、電抗器容量、電容容量、電抗率、電感量之間換算公式為：UL=Uc相XL/Xc L=UL/1X0.314（電容容量：Qc電抗器容量：Qw：電抗器端電壓：UL）
電感量：L電抗器電流：I電容器相電壓：Uc相 Qw=Qc相X XL/Xc 電抗率=XL/Xc
