概述
HUM18-63Z系列小型斷路器是環宇電氣開發的具備高限流能力，高可靠性的交直流斷路器產品。適用于交流50/60Hz、額定工作電壓至400V、額定電流至63A的線路中；也可適用于直流電壓不超過220V，額定直流電流不超過63A的配電線路中。實現過載和短路保護，亦可用于不頻繁的通斷氣喘操作。廣泛用于通信行業主機柜、電源柜、配電柜、戶外機柜/房、防雷箱等配電系統。
產品符合標準：IEC 60898-1、IEC60898-2、GB/T10963.1、GB/T10963.2
正常工作條件
1、環境溫度：-35℃~+70℃，高于+40℃需降容使用。
2、空氣相對濕度：≤95%。
3、安裝地點的海拔不超過：2000m，高于2000m需降容使用。
4、污染等級：2級。
5、安裝類別：II、III。
6、斷路器采用TH35-7.5標準安裝軌安裝，其安裝面與垂直面的傾斜角超過15°。
7、安裝處應無顯著沖擊和振動。
型號及含義

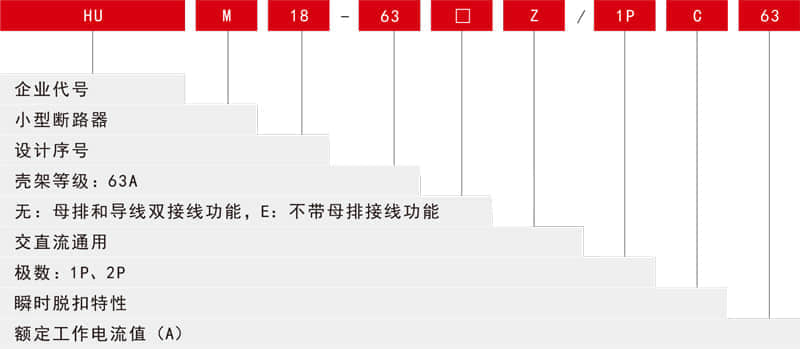

1、型號與含義
主要技術參數
1、殼架等級額定電流Inm：63A。
2、額定工作電壓Ue：
交流：AC230/400V（1P）、AC400V（2P）
直流：DC220V（1P、2P）
3、額定電流In：
C型：6A、10A、16A、20A、25A、32A、40A、50A、63A
D型：6A、10A、16A、20A、25A、32A、40A
4、瞬時脫扣類型：C型、D型
5、額定分斷能力lcn：
交流：10kA
直流：6KA
6、極數：交流1P、2P，直流：1P、2P
7、壽命：機械壽命20000次，電壽命10000次
