概述

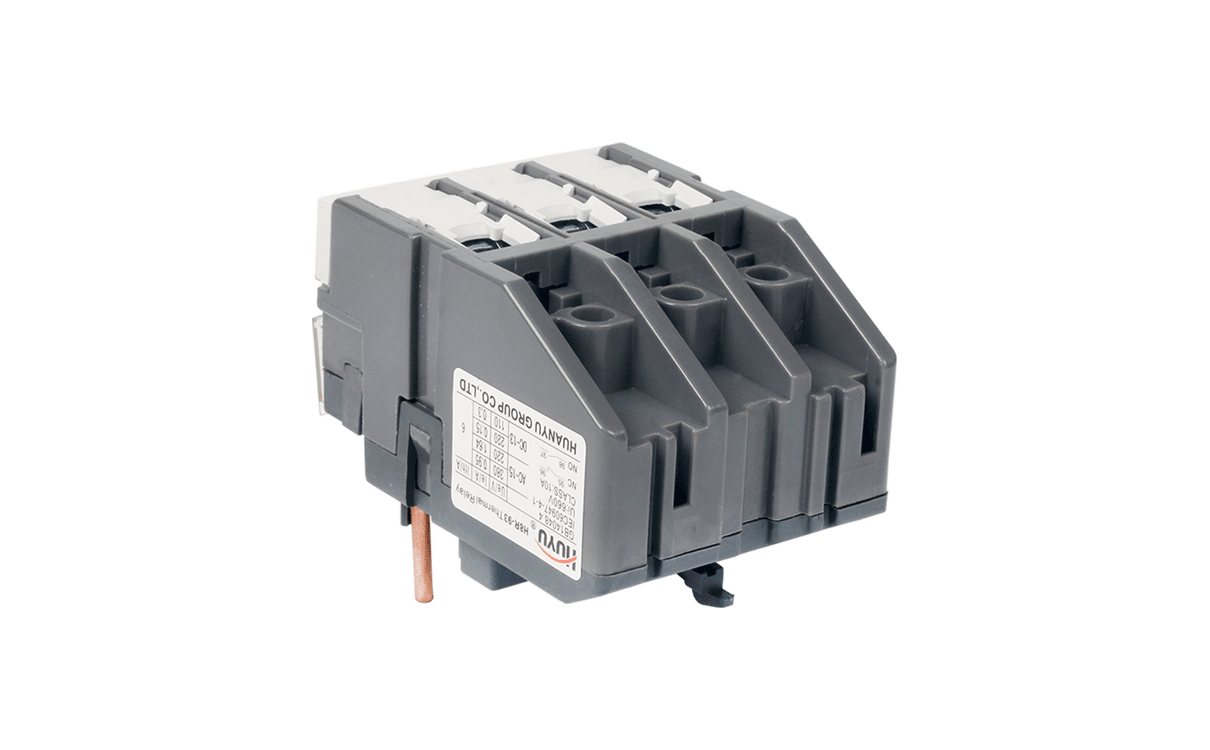

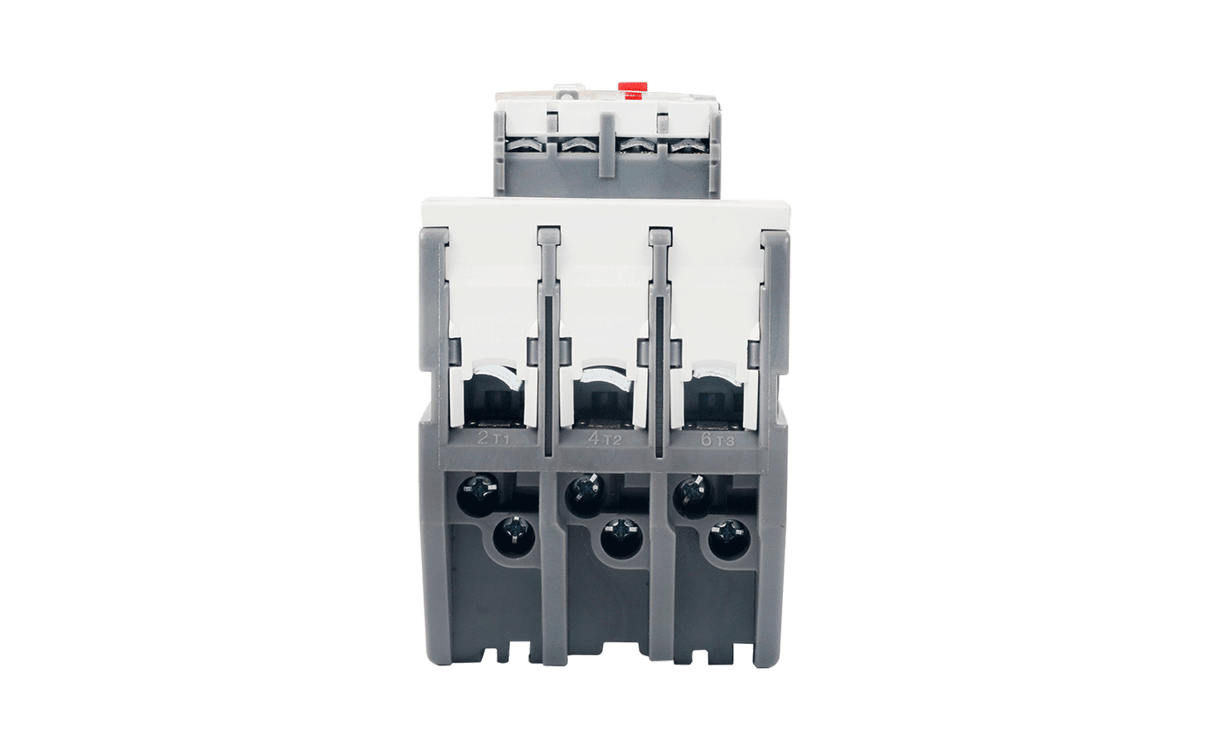

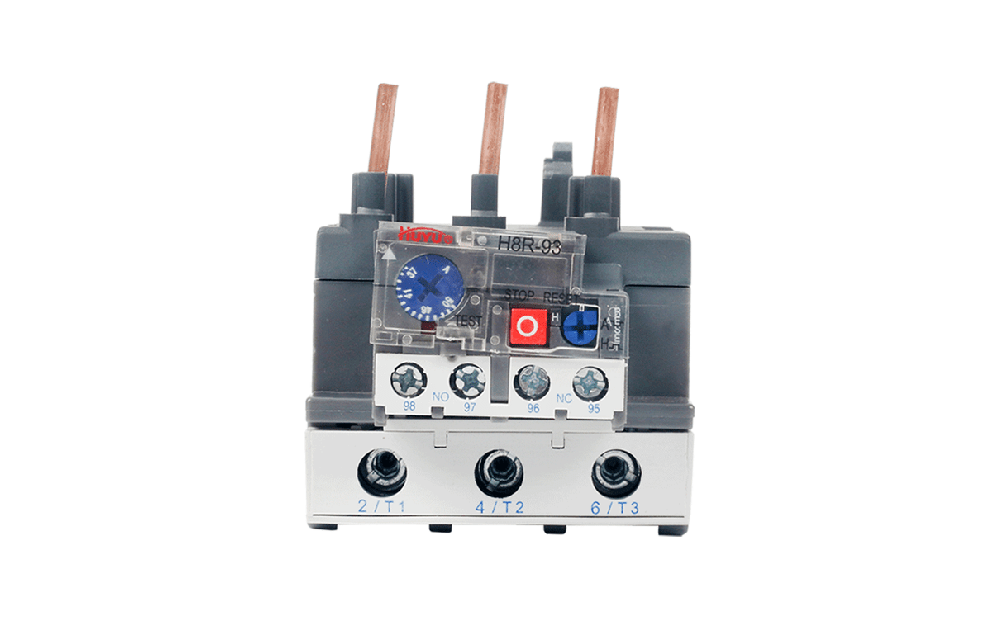

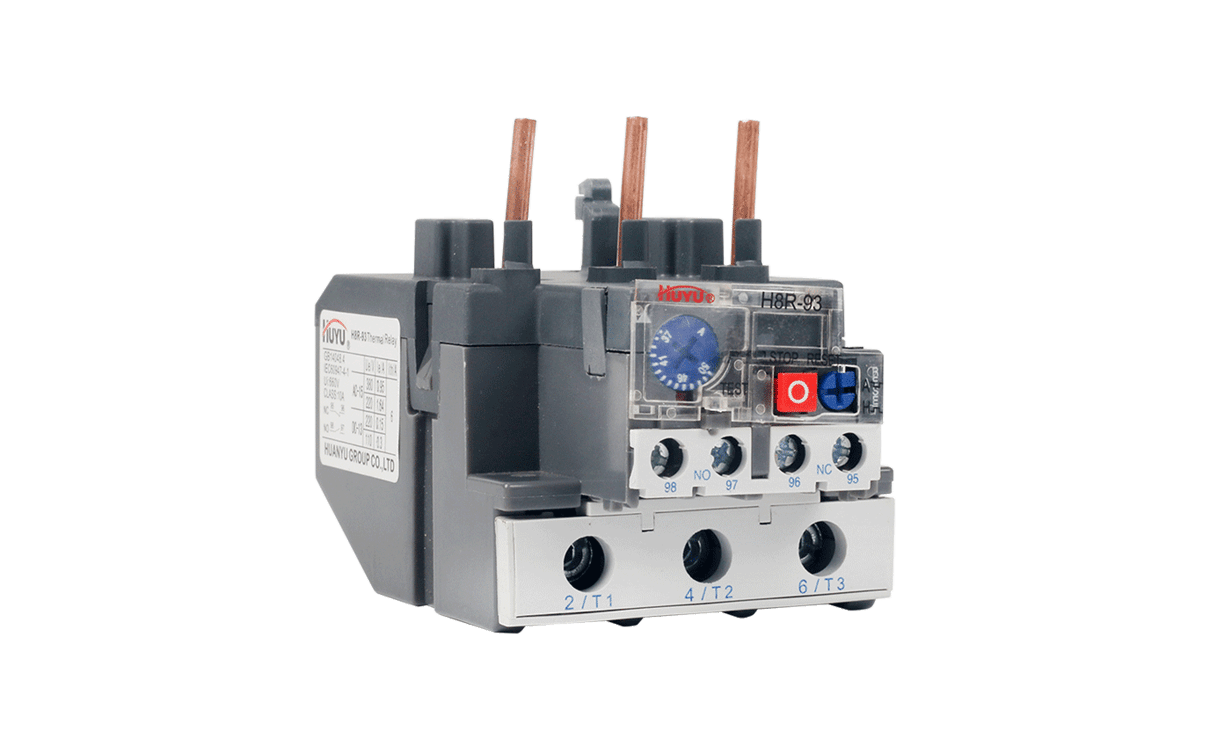

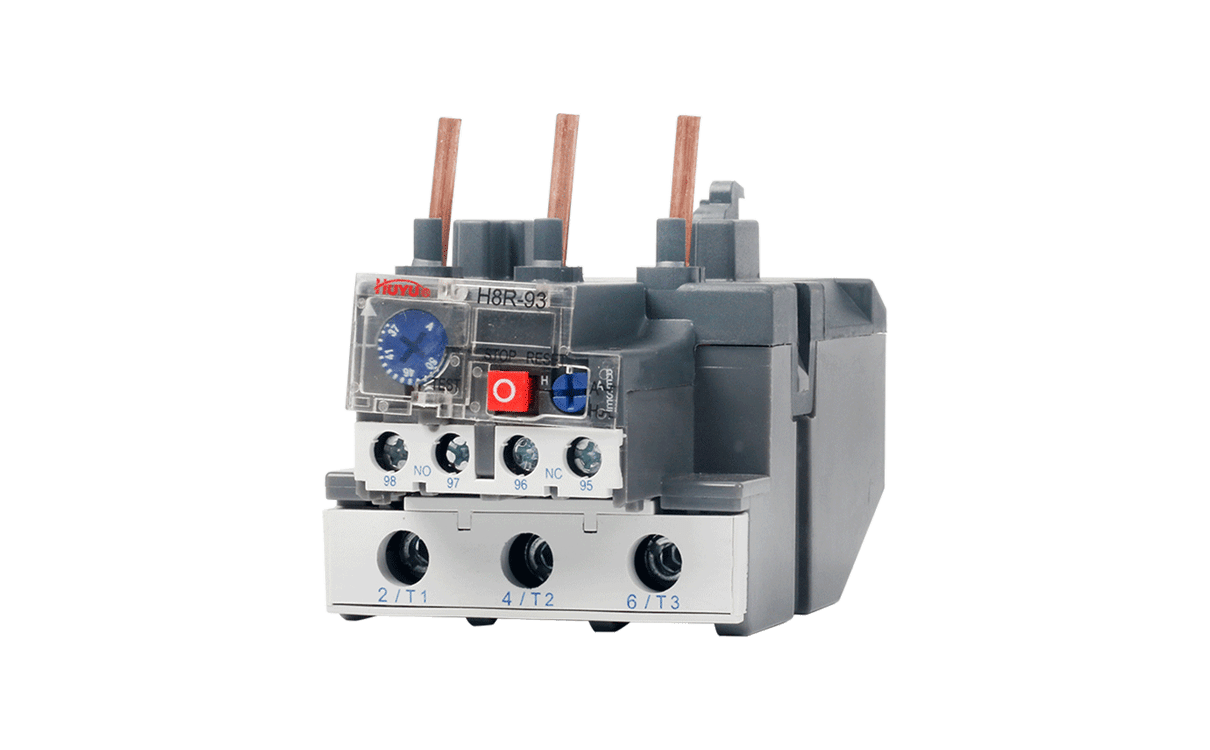

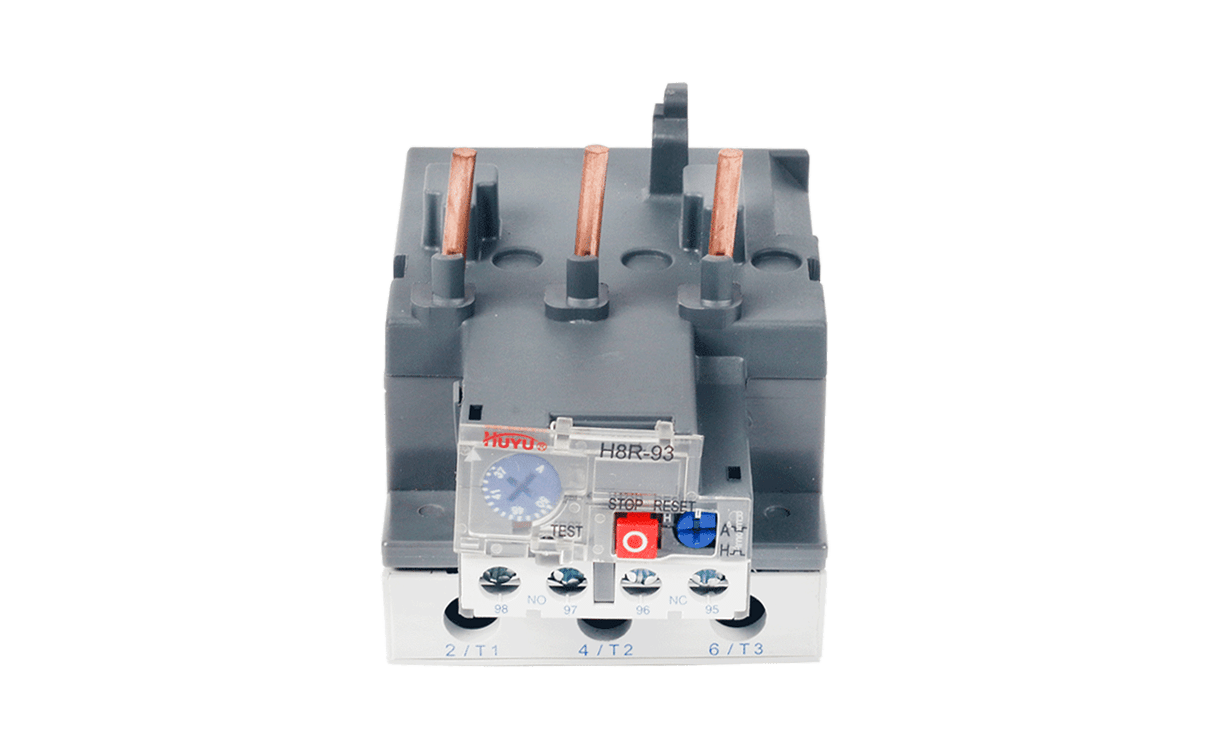

H8R系列熱過載繼電器主要用于交流50Hz，額定工作電壓至660V，額定工作電流0.1-93A的電路中，用于起動和加速電動機至正常轉速，并作電路和三相交流電動機的過載、斷相保護，并可與適應的交流接觸器組成起動器。同類型號：LR2、JR28、JRS1。
產品符合 GB 14048.4標準。
正常工作條件
1、周圍空氣溫度為：-5℃～+40℃。24小時內其平均值不超過+35℃。
2、海拔：不超過2000m。
3、大氣條件：安裝地點的空氣相對濕度在+40℃時不超過50%，在較低溫度下可允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊措施。
4、污染等級：3級。
5、安裝類別：Ⅲ類。
6、安裝條件：安裝面與垂直傾斜度不大于±5°。
7、沖擊振動：繼電器應安裝和使用在無顯著搖動，沖擊和振動的地方。
8、運輸、儲存：繼電器在運輸中不應受到劇烈的碰撞和振動，在運輸和存儲中均不得受到雨雪侵襲。繼電器適于在-25℃～+55℃之間，短時間（24h內）可達+70℃的溫度下運輸和存儲
型號及含義
技術參數
1 主電路技術參數
熱過載繼電器的主電路技術參數見表
注：本熱過載繼電器推薦使用熔斷器型號為RT16或NT00
2 輔助電路技術參數
熱過載繼電器的輔助電路技術參數
